Hassas seçim kılavuzu: projeniz için mükemmel Pan Tilt ünitesi (PTU) nasıl seçilir

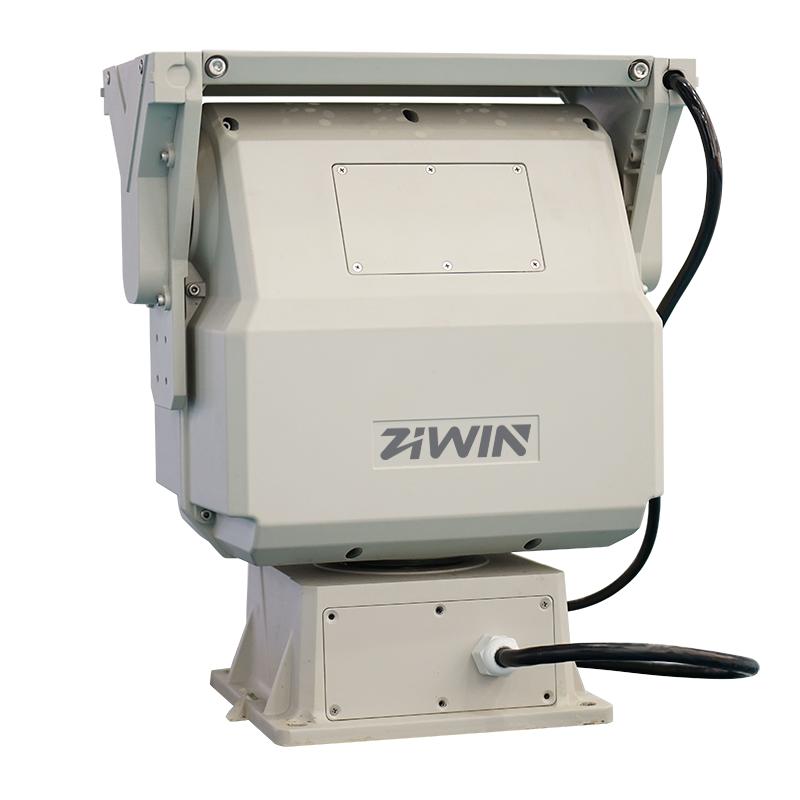

Hakkı seçmekPan Tilt ünitesi (PTU)Güvenlik gözetim projeniz için sistem performansı, güvenilirlik ve maliyet etkinliğini sağlamak için çok önemlidir. Piyasadaki çok çeşitli ürünlerle karşı karşıya, en uygun olanı bulmak için gürültüyü nasıl kesersiniz?Pan tilt ünitesiÖzel ihtiyaçlarınız için? Bu kılavuz, seçim sırasında göz önünde bulundurulması gereken temel faktörleri detaylandırır, sizi bilinçli kararlar vermenizi sağlar.

Uygulama senaryosunu ve çevre gereksinimlerini tanımlayın

Bu birincil başlangıç noktasıdır:

1. Kapalı vs açık:

O dış mekan: yüksek IP derecesine sahip bir pan ve tilt ünitesi seçmelisiniz, genellikle en az IP66 (güçlü su jetleri ve toza karşı koruma). Kıyı veya aşındırıcı ortamlarda korozyon direncini düşünün. Malzemeler UV direncine ve geniş sıcaklık toleransına (-30 ° c ~ + 60 ° c veya daha geniş) ihtiyaç duyar.

O kapalı: düşük koruma gereksinimleri yeterli (IP54 veya altında), ancak gürültü seviyelerine dikkat edin (örn., ofisler, hastaneler).

2. Yük tipi ve ağırlığı:

O kamera tipi: Dome kamera? Veya bullet kamera + lens + konut? Farklı kombinasyonlar ağırlıkta önemli ölçüde değişir.

O Lens boyutu: uzun odak uzunluğu, büyük lensler ağır, daha büyük yük kapasitesi ve pan eğim ünitesinden sertlik talep ediyor.

O ek ekipman: entegre IR aydınlatıcılar, lazer aydınlatıcılar, termal görüntüleyiciler? Bunlar ağırlık ekler.

O anahtar parametre: maksimum yük kapasitesi-maksimum ağırlık pan ve tilt ünitesi istikrarlı bir şekilde destekleyebilir (genellikle kamera, lens, konut ve tüm aksesuarlar dahil). Önemli olarak, düzgün çalışma ve uzun ömür sağlamak için yük kapasitesi toplam ekipman ağırlığınızı aşan bir PTU seçin (15-20% önerilir). ZIWIN teknolojisi çok çeşitli yük kapasiteleri sunar (e.g., pan tilt ünitelerinde 3kg, 8kg, 15kg, 30kg, 50kg, 80kg), kompakt kubbelerden ağır hizmet tipi uzun menzilli gözetime kadar olan ihtiyaçları karşılar.

3. Hareket ve hız gereksinimleri aralığı:

O yatay rotasyon (Pan) aralığı: 360 ° sürekli rotasyon gerekir? Veya sınırlı açı (örn., 180 °)? Sürekli rotasyon, yüksek kaliteli bir kayma halkası gerektirir.

O dikey eğim aralığı: standart tipik olarak-90 ° (düz aşağı) + 90 ° (düz yukarı). Özel uygulamalar daha fazla menzil gerektirebilir.

O dönme hızı: hareketli hedefler için hızlı izleme gerekir (örn., araçlar, çalışan insanlar)? Ya da öncelikle yavaş seyir için?Pan hızı/eğim hızıAnahtar metrikler (örn., 0.1 ° ~ 60 °/sn veya daha yüksek). Yüksek hızlı pan tilt üniteleri genellikle daha pahalıdır.

4. Montaj yeri ve yöntemi:

O duvara montaj, tavan montajı, direk montajı? Ptu'nun temel arayüzünün standart braketlerle uyumlu olduğunu onaylayın.

O montaj yüksekliği ve rüzgar yükü: yükseklikte veya açık alanlarda kurulumlar rüzgar yükünü düşünmelidir. Yapısal olarak sağlam, son derece sert bir pan tilt ünitesi seçin ve rüzgar direnci derecesini not edin (varsa).

O uyuşmazlık gereksinimi: pan ve tilt ünitesini gizlemek için gerekli bir konut mu?

Anahtar performans parametre analizi

1. Doğruluk ve tekrarlanabilirlik:

O doğruluk: pan tilt pozisyoner gerçek pozisyonu ve komuta pozisyonu arasındaki sapma (genellikle derece veya piksel cinsinden ölçülür). Ayrıntılı gözlem ve hassas izleme için yüksek doğruluk hayati önem taşımaktadır.

O tekrarlanabilirlik: pan eğim ünitesi aynı ön ayar konumuna birden çok kez döndüğünde pozisyonda tutarlılık. Yüksek tekrarlanabilirlik güvenilirliği gösterir. ZIWIN PTUs, yüksek doğruluk ve tekrarlanabilirlik (± 0.1 ° seviye) sağlamak için yüksek hassasiyetli enkoder geri bildirimi ve hassas mühendislik dişlilerini kullanır.

2. Operasyonun pürüzsüzlüğü:

O kamera görüntüsünün pan tilt ünitesinin sabit hız veya hızlanma/yavaşlama sırasında sallanıp atlamadığını gözlemleyin. Düzgün çalışma, motor kontrol algoritmalarına, dişli meshing hassasiyetine ve yapısal sertliğe bağlı olarak yüksek kaliteli video için temeldir.

3. Gürültü seviyesi:

Kütüphaneler, hastane odaları veya lüks oteller gibi sessiz ortamlarda özellikle önemlidir. Ürünün belirtilen gürültü değerini (dB) not edin. Ziwin'in kapalı modelleri optimize edilmiş sessiz çalışma özelliğine sahiptir.

4. IP derecesi:

Belirtildiği gibi, dış mekan uygulamaları yüksek bir IP derecelendirmesi gerektirir (örn., IP66/IP67). Sertifika raporlarını kontrol edin.

5. İletişim protokolü ve kontrol arayüzü:

O protokolü: pan ve tilt ünitesinin, pelco-d/P, Bosch gibi arka uç sisteminiz (DVR/NVR/kontrol klavyesi/VMS platformu) tarafından kullanılan protokolü desteklediğinden emin olun. Honeywell, Samsung, Panasonic, ONVIF PTZ. ONVIF uyumluluğu, birlikte çalışabilirliği geliştiren modern sistemler için tercih edilir.

O arayüzü: RS-485 yarım dupleks ana akımdır. Kablolama yapılandırmasını onaylayın (2 telli/4 telli).

6. Güç gereksinimleri:

O ortak voltajlar AC 24V veya DC 12V/24v'dir. Uygun güç adaptörünü veya merkezi güç çözümünü seçmek için mevcut gücü yerinde onaylayın ve toplam güç tüketimini (PTU kamera vb.) hesaplayın.

Özel özellik gereksinimleri

1. Önceden ayarlanmış pozisyonlar:Kaç tane lazım? Hangi doğruluk seviyesi?

2.Desen tarama/tur:Birden fazla ön ayar pozisyonu arasında otomatik seyir desteği?

3.Ev pozisyonu:Rölantide veya alarmdan sonra otomatik olarak belirtilen bir konuma döner.

4.Otomatik çevirme:Görüntü, 90 ° 'nin ötesine dikey olarak eğildiğinde (örn., düz yukarıdan aşağıya doğru) otomatik olarak dik kalır mı? Kuşların veya dronların sürekli izlenmesi için gereklidir.

5. Limit ayarları:Yatay ve dikey dönüş limitleri özelleştirilebilir mi?

6. Isıtıcı/Fan (açık ağır):Aşırı ortamlar için sıcaklık kontrolü gerekli mi?

Marka, kalite ve hizmet

· Üretici deneyimi: özellikle PTU üretiminde güvenlik alanında derin uzmanlığa sahip bir marka seçin. ZIWIN teknolojisi, güvenlik pan ve tilt ünitesi ar-ge ve üretim konusunda 18 yıldır uzmanlaşmıştır.

· Malzemeler ve işçilik: gövde malzemesini inceleyin (döküm alüminyum? Mühendislik plastik?), dişli malzemesi (metal?) ve montaj kalitesi.

· Test ve sertifikasyon: üreticinin sıkı kalite kontrol süreçleri var mı? Ürünler ilgili güvenlik ve çevre testleri için onaylanmış mı?

· Garanti ve teknik destek: güvenilir garanti politikaları ve kapsamlı teknik destek uzun süreli kullanım için gereklidir.

Özet: seçim kontrol listesi

1. Envanter ekipman ağırlığı:Kamera Lens konut aksesuarları = toplam yük? PTU yük kapasitesi> toplam yük (1.15-1.2x) seçin.

2. Çevreyi onaylayın:Kapalı/açık? IP derecelendirmesi gerekli mi? Sıcaklık aralığı? Korozyon direnci?

3. Hareket ihtiyaçlarını belirleyin:Yatay aralık (360 ° sürekli?)? Dikey aralık? Hız gereksinimleri (yüksek hızlı izleme?)?

4. Montaj yöntemini tanımlayın:Duvar? Tavan? Kutup?

5. İletişim protokolünü doğrulayın:Arka uç sistemi hangi protokolü kullanıyor? PTU uyumluluğunu sağlayın (ONVIF tercih edilir).

6. Güç uyumluluğunu kontrol edin:Voltaj (AC24V/DC24V/DC12V)? Güç (watt)?

7. Özel özellikleri düşünün:Kaç presets? Seyir? Otomatik çevirme? Ev pozisyonu?

8. Marka ve kaliteyi değerlendirin:Üretici itibarı? Malzemeler ve yapı kalitesi? Garanti ve servis?ZIWIN güvenilir ortağınız.

9. Genişletilebilirlik için Plan:Gelecekte daha ağır ekipman eklenebilir mi?

Bu faktörleri sistematik olarak değerlendirerek, projeniz için en uygun, uygun maliyetli Pan Tilt ünitesini tanımlayabilir, olağanüstü gözetim sistemi performansı için sağlam bir temel oluşturabilirsiniz.
