Güvenlik gözetiminde “çevik göz”: Pan ve Tilt ünitesini (PTU) demystisti- çekirdek kavramlar ve değer

Güvenlik gözetim sistemlerinde, sabit kameralar doğal olarak sınırlı görüş alanları ile sabit sentinels gibi davranır.Pan ve Tilt ünitesi (PTU)Genellikle bir konumlandırma sistemi veya sadece bir pan eğim birimi olarak adlandırılan, kameraları "hareket etme ve bakma" yeteneği ile güçlendirir, kapsama alanını genişletmek ve dinamik izleme sağlamak için kritik bir bileşen haline gelir. Bu makalede temel kavramlar, çalışma prensipleri ve vazgeçilmez değerPan ve Tilt ünitesiModern güvenlikte.

Pan ve Tilt ünitesi (PTU) nedir?

Sadece koymak, birPan ve Tilt ünitesiHassas bir mekatronik cihazdır. Temel işlevi bir kamera (veya termal görüntüleyiciler, lazer aralıkları gibi diğer sensörler) taşımaktır ve hassas, pürüzsüz hareketler yapmak için sürmektir.Yatay yön (Pan, sol/sağ dönüş)VeDikey yön (eğim, yukarı/aşağı eğim).

·Pan (yatay dönüş):Tipik olarak yatay kapsama alanını genişleten 0 ° ila 360 ° sürekli rotasyon (veya belirli bir açısal aralık) sağlar.

·Eğim (dikey eğim):Genellikle yerden gökyüzüne geniş bir dikey alanı kaplayan-90 ° (veya daha düşük) ila 90 ° (veya daha yüksek) arasında bir aralık sağlar.

·Birim:Motorları, dişli azaltma mekanizmalarını, kontrol devrelerini ve mekanik yapıları entegre eden kendi kendine yeten, tamamen işlevsel bir modül olduğunu vurgular.Pan tilt pozisyoner.

Bir Pan ve Tilt ünitesinin çekirdek bileşenleri ve çalışma prensibi

Tipik birPan tilt ünitesiBu anahtar parçaları içerir:

1. Mekanik yapı:

OBaz:Genellikle standart montaj arayüzleri (örn., braket delikleri) içeren istikrarlı bir montaj temeli sağlar.

OYatay dönüş ekseni:Düzgün, sessiz, yüksek torklu yatay hareketi sağlayan motor ve yüksek hassasiyetli sonsuz dişli veya planet şanzıman azaltma mekanizmasını içerir.

ODikey eğim ekseni:Benzer şekilde, kameranın yukarı/aşağı eğim hareketinden sorumlu bir motor ve hassas azaltma mekanizması içerir. Tasarım yük dengeleme ve rüzgar direncini düşünmelidir.

OKonut (isteğe bağlı):İç mekanizmaları toz, yağmur, sert hava veya vandalizmden korur.

2. Tahrik sistemi:

OStep Motor veya DC Servo Motor:Güç kaynağını sağlar. Step motorlar kontrol etmek için uygun maliyetli ve daha basittir; DC Servo motorlar daha yüksek hassasiyet, daha hızlı yanıt, daha düzgün çalışma sunar ve yüksek hız için idealdir, hassas izleme-gelişmiş bir pan tilt konumlandırıcı için önemli bir özellik.

OHassas azaltma mekanizması:Motorun yüksek hızlı, düşük torklu çıkışını, pan ve tilt ünitesi tarafından gerekli olan düşük hızlı, yüksek torka dönüştürür ve pürüzsüz ve hassas hareket sağlar.

3. Kontrol sistemi:

OIç kontrol panosu:RS-485, pelco-d/P veya ONVIF gibi protokollerle harici denetleyicilerden (DVR/NVR/klavye/yazılım platformu) komut alır.

OKonum geri bildirimi (örn., kodlayıcı):Pan eğim ünitesinin gerçek konumunu gerçek zamanlı olarak izler ve konumlandırma doğruluğunu ve tekrarlanabilirliği garanti etmek için kapalı çevrim kontrolünü sağlar-güvenilirPan tilt pozisyoner.

OLimit anahtarları:Ünitenin mekanik sınırlarının ötesinde dönmesini, cihazı ve kabloları korumasını önleyin.

4. Arayüzler ve kablolama:

OGüç girişi:Tipik olarak AC 24V veya DC 12V/24V.

OKontrol sinyali girişi:E. g., RS-485 arayüzü.

OVideo/veri çıkışı (kayma halkası ile):Sürekli 360 ° dönüş sunan pan ve tilt üniteleri için kayma halkası çekirdek bileşenidir. Sınırsız rotasyon sırasında sürekli, kararlı ve dolaşmayan güç, video sinyalleri, kontrol sinyalleri ve veri iletimi sağlar.

Pan ve Tilt ünitesinin temel değeri ve uygulamaları

Bir ptu'nun temel değeri yatıyorTek bir gözetim noktasının kapsamını önemli ölçüde genişletmek, Etkinleştirme:

·360 ° kesintisiz izleme:Geniş alanları kaplayın, gerekli sabit kamera sayısını azaltın ve genel maliyetleri düşürün.

·Dinamik hedef izleme:Hareketli nesnelerin otomatik veya manuel takibi için akıllı analiz (örn., yüz tanıma, araç takibi) ile çalışın.

·Anahtar alan devriyesi:Otomatik turlar veya hızlı geri çağırma için birden fazla kritik noktayı (önceden ayarlanmış pozisyonlar) önceden ayarlayın.

·Detaylı gözlem:Uzak detayları yakından gözlemlemek için zoom lenslerini (PTZ kameralar) kullanın.

·Karmaşık ortam uygunluğu:Büyük ölçekli, esnek izleme gerektiren yerler için Ideal: kareler, istasyonlar, limanlar, sınırlar, büyük depolar, fabrika zeminleri, ulaşım merkezleri.

Neden yüksek kaliteli bir Pan ve Tilt ünitesi seçmelisiniz?

Pan tilt ünitesiGenellikle sistemdeki en sık hareket eden ve mekanik olarak stresli bileşendir. Performansı, tüm gözetim kurulumunun stabilitesini, güvenilirliğini ve ömrünü doğrudan etkiler.

·Doğruluk ve tekrarlanabilirlik:Yüksek hassasiyetli dişliler ve motorlar, önceden ayarlanmış konumların doğru ve sürekli olarak ulaşılmasını sağlar-gerçek bir özellikPan tilt pozisyoner.

·Düzgün çalışma:Pürüzsüz hareket, video akışkanlığı ve etkili izleme için çok önemlidir.

·Yük kapasitesi ve sertlik:Kamerayı ve gövde ağırlığını istikrarlı bir şekilde desteklemeli, rüzgar yüklerine dayanmalı ve titreşimi/titremeyi önlemelidir.

·Dayanıklılık ve koruma:Mükemmel su yalıtımı, toz geçirmezlik, korozyon direnci (genellikle IP66/IP67 derecelendirmeleri) ve sıcaklık toleransına sahip yüksek kaliteli malzemeler ve inşaat gerektirir.

·Kayma halkası güvenilirliği:Sürekli rotasyon içinPan ve tilt üniteleri, Kayma halkası kalitesi uzun vadeli istikrar için önemlidir. Alt kayma halkaları sinyal kaybına, video gürültüsüne ve potansiyel cihaz arızasına neden olur.

·Sessiz tasarım:Düşük gürültülü çalışma, iç veya sessiz ortamlar için hayati önem taşımaktadır.

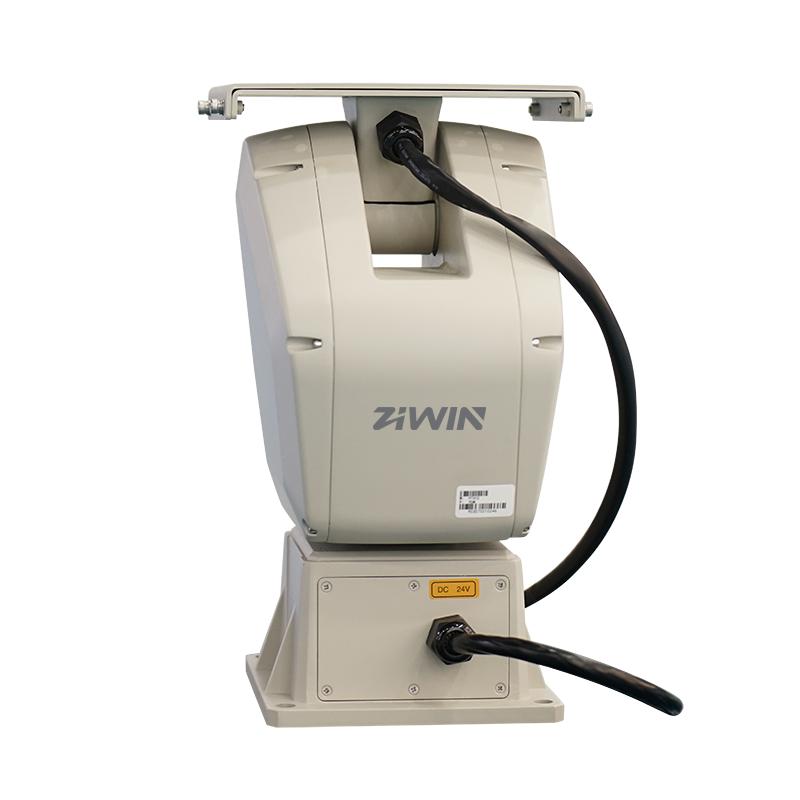

ZIWIN teknolojisiPtu'nun temel değerini derinden anlar. ZIWIN serisiPan ve Tilt üniteleriKullanmakHassas mühendislik motorları,Ithal yüksek güvenilirlik kayma halkalarıVe sağlam, dayanıklı muhafazalar. Titizlikle maruz kaldıYaşlanma testleri ve çevresel uyarlanabilirlik testiZIWIN PTUs, çeşitli sert koşullarda uzun vadeli, istikrarlı bir çalışma sağlar.Güvenilir, hassas ve sessizKritik izleme noktalarınız için hareket desteği.

Sonuç

Pan ve Tilt ünitesiModern akıllı güvenlik gözetim sistemlerinde vazgeçilmez "çevik eklem" dir. Temel kavramlarını, çalışma prensiplerini ve temel değerini anlamak, verimli, güvenilir ve kapsamlı izleme ağları oluşturmak için gereklidir. Yüksek performanslı, sağlam bir seçimPan tilt ünitesiZiwin'den olanlar gibi, uzun vadeli sistem istikrarını sağlamak ve operasyonel etkinliği en üst düzeye çıkarmak için akıllıca bir yatırımdır.
