Profesyonel kurulum kılavuzu: Pan Tilt pozisyonerinizi kurmak, kalibre etmek ve hata ayıklamak için anahtar adımlar

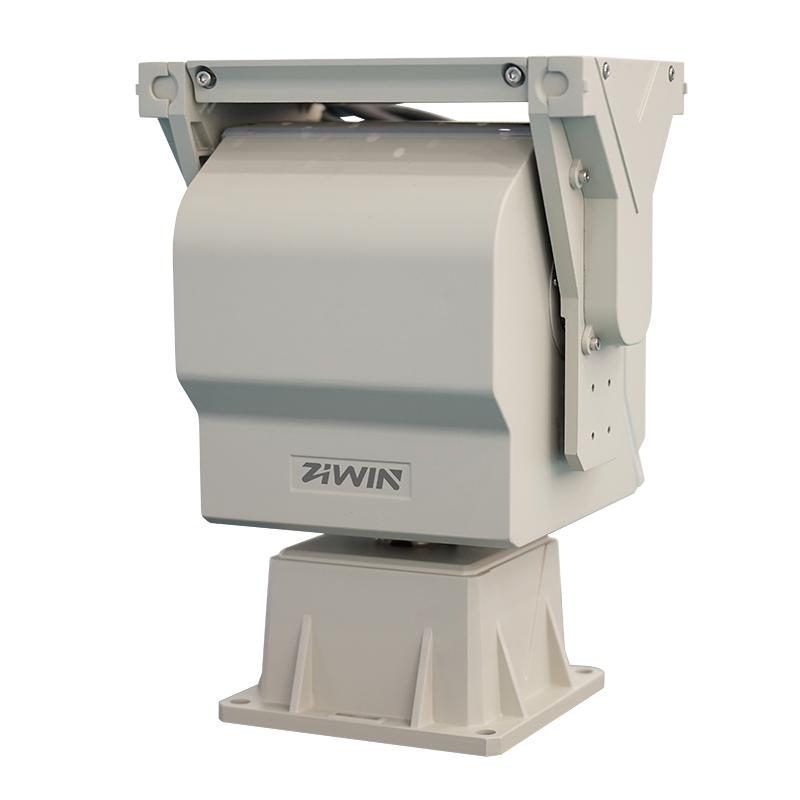

Yüksek performanslı bir Pan Tilt ünitesi (PTU) seçtikten sonra, doğru kurulum, titiz kalibrasyon ve kapsamlı hata ayıklama, tam potansiyelinin kilidini açmak ve uzun servis ömrü sağlamak için kritik öneme sahiptir. Pan Tilt pozisyoner terimi, "hassas konumlandırma" nin temel kabiliyetini özellikle vurgulamaktadır. Bu kılavuz, ptu'nuzun profesyonel kurulumu için adım adım talimatlar ve gerekli kalibrasyon ve hata ayıklama noktalarını detaylandırarak, "çevik göz" unuzun daha istikrarlı, doğru ve daha fazlasını görmesini sağlar.

Ön kurulum hazırlığı

1. Site anketi:

OMontaj noktası onayı:Konum gözetim kapsama ihtiyaçlarını karşılar mı? Görüş açısı engelleri var mı? Gelecekteki bakım için erişilebilir mi?

OYapısal değerlendirme:Montaj yüzeyi (duvar, direk, kiriş) yeterince güçlü ve kararlı mı? Pan eğim ünitesinin, kameranın ve rüzgar yükünün kombine ağırlığına ve torkuna dayanabilir mi? Yüksek kurulumlar için çok önemli! Gerekirse güçlendirin.

OÇevre kontrolü:Su yalıtımı, toz geçirmez, güç erişim noktaları ve sinyal kablosu yönlendirme planlanıyor mu?

2. Takım ve malzeme hazırlama:

O elektrikli matkap, çekiç matkap (beton için), uygun matkap uçları, ruh seviyesi, anahtarlar (open-end, ayarlanabilir), tornavidalar (Phillips, düz kafa), tel striptizci, sıkma aracı, multimetre, su geçirmez/elektrik bandı, su geçirmez mastic/silikon, kablo bağları, emniyet kemeri (yüksek iş için gerekli).

O uyumlu montaj braketi, duvar fişleri/çapalar (duvar malzemesine uygundur), PTU aksesuar kiti.

3. Ürün Unboxing ve muayene:

O ambalaj listesi (PTU gövde, braket, vida paketi, manuel, vb.) karşı içeriği doğrulayın.

O herhangi bir nakliye hasarı için incelemek.

O, ciltleme veya sıra dışı sesleri kontrol etmek için yatay ve dikey eksenleri elle yavaşça döndürün (dikkat: iç dişlilere zarar vermemek için açılmadan önce bunu çok yavaşça gerçekleştirin).

Pan eğim ünitesinin mekanik montajı

1. Braket kurulumu (varsa):

O braketi plana göre konumlandırın. Braketin mükemmel bir şekilde monte edilmesini sağlamak için bir ruh seviyesi kullanın. Bu sonraki PTU tesviye için temel! Delikleri işaretleyin, delin, çapa takın ve braketi güvenli bir şekilde sabitleyin.

2. PTU braketine/tabanına montaj:

O PTU tabanını braket montaj plakası ile veya doğrudan montaj yüzeyine (örn., kolye montajı için) hizalayın.

O PTU verilen vidaları güvenli ve eşit bir şekilde sıkın. Uzun süreli titreşimden gevşemeyi önlemek için tüm vidaların takıldığından ve sıkıldığından emin olun.

OSeviyeyi doğrulayın:Tüm pan ve tilt ünitesinin mükemmel seviyede olduğunu onaylamak için ruh seviyesini PTU tabanında (veya belirlenen tesviye yüzeyi) tekrar kullanın. Bu pürüzsüz rotasyon ve seviye görüntü ufku için kritik!

3. Kamera ve konut yükleme:

Kamerayı kameranın kılavuzuna göre ptu'nun kamera platformuna güvenli bir şekilde monte edin. Kilitleme vidalarının sıkı olduğundan emin olun.

O harici bir konut kullanıyorsanız, kamera ve PTU üzerine takın (bazı PTUs entegre konut arayüzlerine sahiptir). Sızdırmazlık için konut talimatlarını takip edin. Zorunlu: özellikle kablo giriş noktalarında, su geçirmez plastik ve bezler kullanarak kapsamlı su yalıtımı yapın.

Elektrik bağlantıları ve kablolama

Önce güvenlik! Devam etmeden önce tüm gücü kesin!

1. Güç kablosu bağlantısı:

O ptu'nun gerekli voltajı (AC24V/DC24V/DC12V) onaylayın. Yeterli göstergeli uygun şekilde nominal kablo kullanın (voltaj düşüşünü mesafeye göre düşünün).

O şerit tel biter ve ptu'nun güç terminallerine ( / -veya L/N, PTU bağlantı şemasına dikkatlice uyuyor!).

O yalıtım ve hava koşullarına dayanıklı (açık) gerçekleştirin. ZIWIN teknolojisi pan tilt üniteleri genellikle uygun terminal blokları veya havacılık konektörlerine sahiptir.

2. Kontrol sinyali kablo bağlantısı (RS-485):

O korumalı bükümlü çift (STP) kablosu (örn., Cat5e/Cat6 kablosundan veya özel RS-485 kablodan bir çift) kullanın. Kalkan gürültü bağışıklığı için hayati önem taşımaktadır.

O ptu'nun RS-485 arayüzünü (genellikle A /B veya D /D etiketli) denetleyicideki ilgili arayüze (DVR/NVR/klavye) bağlayın.

OKritik ağ yapılandırması:

• Tüm RS-485 ağının yıldız topolojisi değil, "papatya zinciri" (otobüs) topolojisi kullandığından emin olun.

• A ve B terminalleri arasında sadece otobüsteki son cihazda (genellikle son PTU veya kontrolör sonu) 120Ω sonlandırma direnci takın. Bu paket kaybı olmadan istikrarlı iletişim için gereklidir! Sonlandırma ile ilgili kontrol cihazını ve PTU kılavuzlarını dikkatlice inceleyin.

OKalkan topraklama:Kablo kalkanını sadece bir uçta (tipik olarak kontrolör veya güç kaynağı ucunda) uygun bir toprak zemine yerleştirin. Zemin döngülerini önlemek için diğer ucunu bağlantısız bırakın.

3. Video/ağ kablosu bağlantısı:

OAnalog kamera:Video kablosunu (örn., SYV-75-5) ptu'nun video giriş arayüzüne bağlayın (bir video kayma halkasını entegre ederse).

OIP (ağ) kamera:Ağ kablosunu ptu'nun ağ arayüzüne bağlayın (ayrıca kayma halkası ile). Korumalı (STP) Ethernet kablosu önerilir.

OHava koşullarına dayanıklı olun!

4. Kablo yönetimi ve koruma:

O ayrı paket ve güvenli güç, kontrol ve video/ağ kabloları için kablo bağları kullanın, karışıklığı ve gerginliği önler.

O açık hava koşuları için kabloları güneş, yağmur ve hasardan korumak için kablo kanalı veya kablo kanalları kullanın.

O, rotasyon sırasında tıkanmayı önlemek için ptu'nun çıkış noktasında yeterli servis döngüsünü bırakın.

İlk güç açma ve temel kurulum

1. Son kontrol:Tüm bağlantılar doğru ve güvenli mi? Hava koşullarına karşı koruma tamamlandı mı? Vidalar sıkılır mı?

2. Güç açık:Güç uygulayın. PTU gösterge ışıklarını gözlemleyin (varsa)-normal durumu göstermelidir (örn., güç LED açık, LED yanıp sönen comms).

3. İletişim testi:Kontrol klavyesi veya VMS yazılımını kullanarak, temel komutları (örn., pan sol, pan sağ) gönderin. Pan eğim ünitesi yanıt verirse gözlemleyin.

4. Adres kodunu ayarla:Birden fazla PTUs ağda ise, PTU veya yazılımdaki DIP anahtarları ile (destekleniyorsa) her biri için benzersiz bir RS-485 adresi ayarlayın. Adres çakışmaları kontrol kaosuna neden olur.

5. Set protokolü:DIP anahtarları veya yazılımı ile ptu'nun iletişim protokolünü denetleyiciye tam olarak uyacak şekilde ayarlayın (klavye/DVR/VMS).

Çekirdek: kalibrasyon ve ince ayar

1. Seviye kalibrasyonu (yeniden onaylama):

O PTU yatay pozisyonuna (0 ° Pan) döndürmek için kontrol yazılımı/klavye kullanın. Kamera görüntüsündeki ufuk çizgisi (veya referans nesne) seviyedeyse gözlemleyin. Seviye değilse, fiziksel montaj mükemmel seviyede değildir.

O çözüm:Güç kapalı. Montaj vidalarını biraz gevşetin (çıkarmayın). Görüntü seviyesine kadar ince pullar ile tabanın altında Shim. Retighten vidaları güvenli bir şekilde. Bu, doğru konumlandırmanın temelidir.

2. Önceden ayarlanmış pozisyon ayarı ve kalibrasyon:

O, kamerayı tam olarak farklı ve kritik bir hedef noktada hedeflemek için denetleyiciyi kullanarak ptu'yu sürün.

O lensi keskin bir şekilde odaklayın.

O denetleyicide (klavye/VMS), "Set önceden ayarlanmış" işlevini çağırır ve önceden ayarlanmış bir sayı (örn., 1) atayın.

OAnahtar adım: pozisyon geri bildirimini kalibre et:Yüksek kaliteli pan tilt konumlandırıcılar (ziwin'in serisi gibi) genellikle destek:

• Pozisyon öğrenme/yazma komutu:Ptu'ya "bu mevcut konum, önceden ayarlanmış X için gerçek konumdur" diyen bir komut gönderin. Bu, tam açıyı kaydetmek için dahili kodlayıcıyı kullanır.




• Görsel ince ayar (isteğe bağlı):Bazı gelişmiş sistemler, ön ayarın görüntü merkezi noktasının küçük piksel seviyesi ayarına izin verir.

OTest tekrarlanabilirliği:Ptu'yu başka bir yere taşıyın. Yeni ayarlanmış ön ayarı geri çağırın. Hedefe doğru bir şekilde dönerse gözlemleyin. Tekrarlanabilirliği kontrol etmek için birkaç kez tekrarlayın. Önemli sapma, montaj stabilitesini, potansiyel aşırı yüklenmeyi veya PTU doğruluğunu kontrol etmeyi garanti eder.

3. Limit ayarı (gerekirse):

OYatay sınırlar:Ptu'yu en soldaki konumuna getirin, sol sınırı ayarlayın. Doğru limit için tekrarlayın. Kablo sargısını veya çarpışmaları önler.

ODikey sınırlar:Maksimum yukarı doğru (yukarı eğin) ve aşağı doğru (aşağı eğin) açıları ayarlayın. Kameranın gövdesine veya braketine çarpmasını önler.

4. Hız ve mod ayarları:

O kontrol yazılımında uygun Pan ve Tilt hızlarını (seyir hızı, izleme hızı) ayarlayın.

O bir ev pozisyonu ayarlayın.

O otomatik çevirme işlevselliğini etkinleştirin (PTU ve kamera tarafından desteklenirse).

O Cruise yollarını yapılandırın (desenler/turlar).

Son test ve devreye alma

· Tüm kontrol fonksiyonlarını Test edin: Pan/Tilt yönleri, hız değişiklikleri, önceden ayarlanmış geri çağırma, seyir, ev pozisyonu dönüşü.

· Farklı yakınlaştırma seviyelerinde önceden ayarlanmış doğruluğu Test edin (daha yüksek yakınlaştırma daha fazla hassasiyet gerektirir).

· İzleme (manuel ve otomatik izleme) test etmek için hareketli hedefleri simüle edin.

· Hareket sırasında gözle görülür titreme için görüntü kararlılığını kontrol edin.

· Kurulum ve devreye alma kontrol listesini tamamlayın.

Bakım ipuçları

· Periyodik olarak (örn., üç aylık) montaj vidası sıkılığını kontrol edin.

· Soğutma ve hava şartlarını etkileyen toz birikimini önlemek için PTU muhafazasını, özellikle delikleri (fanlar/ısıtıcılar için) ve açık tava ve eğme ünitelerindeki dikişleri temizleyin.

· Yaşlanma, hasar veya hayvan ısırıkları için kabloları inceleyin.

· Önceden ayarlanmış doğruluğu ve temel işlevleri düzenli olarak test edin.

Sonuç:Pan Tilt konumlandırıcısının kurulumu ve hata ayıklanması sabır ve detaylara dikkat gerektirir. Kurulum standartlarına sıkı sıkıya bağlı kalmak, seviye kalibrasyonuna ve önceden ayarlanmış kalibrasyona vurgu yapmak ve doğru ve güvenilir elektrik bağlantılarının (özellikle RS-485 ağı) uzun vadeli hassasiyetin, istikrarın sağlanması için çok önemlidir. Ve pan tilt ünitenizin güvenilirliği. ZIWIN teknolojisi sadece yüksek kaliteli Pan Tilt birimleri sunmakla kalmaz, aynı zamanda kapsamlı kılavuzlarımız ve hazır teknik desteğimiz size başarılı bir kurulum ve devreye alma konusunda rehberlik edecektir.
