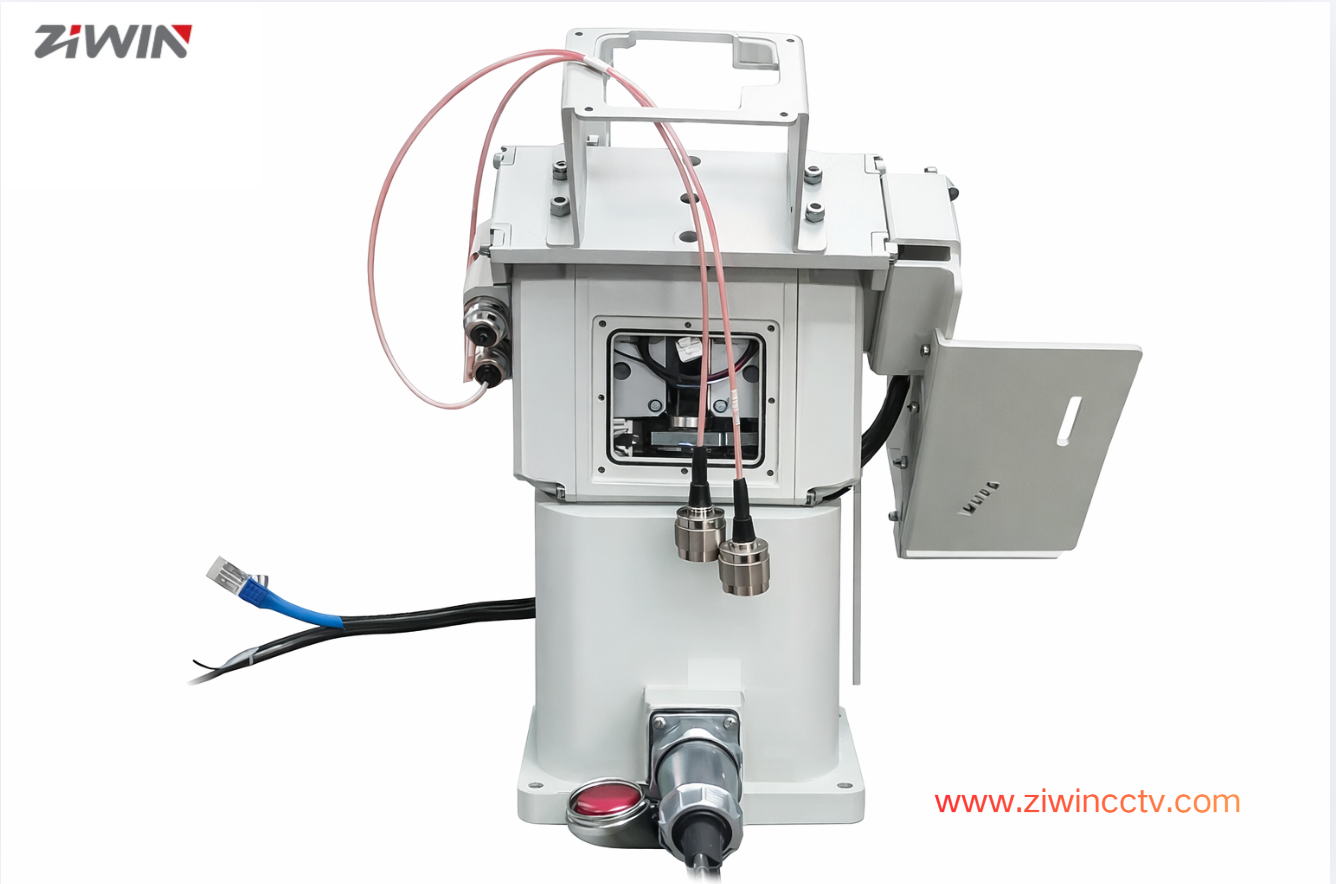

Çift kanallı RF Pan Tilt sistemleri için kayma halkası tasarımında temel zorluklar

Daha yüksek frekans, daha geniş bant genişliği ve daha karmaşık fonksiyon RF sistemlerinin geliştirilmesiyle, çift kanallı RF pan tilt sistemi birçok alanda yaygın hale gelir, çift anten çift kanallı iletişim kanalı radar birincil bağlantı/ikincil çoklu polarizasyon bağlantı sistemi gibi .. Vb. Bu sistemlerde, pan tilt sistemi sadece yüksek doğruluk ile kontrol işaret değil, aynı zamanda rotasyon sırasında aynı anda ve istikrarlı iki yüksek frekanslı RF sinyal iletimi barındırır. Sinyal iletimi, bu anahtarın en önemli parçası olan kayma halkaları tarafından desteklenmektedir.

Çift kanallı RF gimbals, tek kanallı RF syste ms ile karşılaştırıldığında kayma halkalarında daha sıkı, karmaşık gereksinimlere sahiptir ve ana zorluklar aşağıdaki gibidir.

I. İki RF sinyalinin bağımsızlığı ve izolasyonu

İki kanallı RF Pan Tilt sisteminde, bir kayma halkasının iki RF sinyali sağlaması gereklidir. Bu sinyaller aynı veya farklı frekans bantlarında, aynı veya ortogonal polarizasyon şemasıyla çalışabilir ve aynı anda aktarılabilir ve alınabilir. Kayma halkaları için en büyük zorluk, kanallar arasındaki izolasyonu nasıl elde edeceğidir. Kötü tasarlanmış dahili yapılar RF kanalı karışmasına, sinyal bağlantısına ve daha kötü bir h20'ye neden olabilir. Yüksek frekanslarda, küçük karışma, iletişim kalitesini veya radarın çözünürlüğünü düşüren sistem seviyesinde çarpılabilir. Böylece, bu dezavantajı aşmak için çift kanallı RF pan tilt sistemlerinde kayma halkası, iki farklı rf sinyali arasında hem elektrik hem de yapısal için makul bir bağımsızlık seviyesi sağlamalıdır.

II. Empedans eşleştirme ve kararlılık ina a döner çerçeve

RF sistemleri empedans sürekliliğine karşı oldukça hassastır ve bu talep, çift kanallı RF kayma halkalarını daha da arttırır. Rotasyonda, kayma halkasının her bir RF kanalı için karakteristik impedance dansını sabit tutmak için çalışması gerekir (örn., 50) ve dönme açısı ve dönüş hızı değiştiğinde değişmemesi. Ayrıca mekanik toleranslardan kaynaklanan aşırı yansımaları veya biraz çeşitli temas koşullarını da önlemelidir. Bir kanaldaki performans değişimi, tüm sistemin koordineli hareketine neden olabilir, böylece kayma halkasının empedans stabilitesi, çift kanallı RF pan tilt ünitesi için radyal simetrik olarak çözülecek temel bir sorundur.

III. Ekleme kaybı ve faz stabilitesinin çift kısıtlamaları

İki kanallı RF pan tilt sisteminde kayma halkası gereksinimleri, kayma halkasının çift sinyalleri aktarmanın yanı sıra her kanal arasında tutarlı senkronizasyon performansı ile birlikte olması gerekir. Bu diğerleri arasında oluşur (mutlak kayıp seviyesi kontrolü, kayıp ve faz gecikme kararlılığı ve öngörülebilirlik iki kanal arasındaki tekdüzelik). Kayma halkasındaki bir başlangıç koşulu ile ilgili olarak iki RF sinyalinin farklı kayıpları veya faz kaymaları olmalı, bu bağlantı dengesizliği, hata oluşumu veya sinyal işleme ve sistem kalibrasyonunu önemli ölçüde karmaşıklaştırmaya yol açabilir. Bu nedenle, çift kanallı bir RF pan tilt sisteminde kayma halkası sadece bir "RF parçası" değil, kanal eşleştirme ve tutarlılık yönetimi gerektiren hassas bir bileşendir.

IV. Kısıtlı bölgelerde çok kanallı entegrasyonun zorlukları

Pan eğimi, boyut ve ağırlığa karşı doğal olarak duyarlıdır, çift kanallı RF kayma halkaları genellikle ek kanal güç kanalları, kontrol sinyali (e.g., RS-485 veya Ethernet) ve sensör/geri bildirim sinyalleri. Bu çift RF kanallarının çoklu düşük frekanslı sinyallere entegrasyonunu sağlamak, yeterli elektromanyetik izolasyonla birlikte ve kapalı bir yapısal alanda yapısal olarak uyumlu ısı dağılımı karmaşık bir sistem mühendisliği problemidir. Bu ortamda iç yapı tasarımı, kanal düzeni ve koruyucu (koruma) kayma halkasının önlemleri, çift kanallı RF ptz'nin küresel performans ve güvenilirliği konusunda önemli bir rol oynamaktadır.

V. Hassas ve RF performansının işlenmesi sorunu

Mekanik ve RF alt sistemleri, çift eksenli bir RF pan tilt sisteminde yakından ilişkilidir. “Dönen arayüz” olarak kabul edilen kayma halkası, eksenel ve radyal çıkışa ek olarak hafif merkezleme ve eşmerkezlilik hatalarını bile RF sinyal yoluna tanıtabilir, rotasyon sırasında titreşim, ve uzun süreli kullanım nedeniyle giyin. Çift kanallı RF sistemleri, bu türden tek kanallı bir sistemden daha hassastır. Kanallarda meydana gelen istikrarsızlık genel performansı etkileyecektir ve böylece iki sinyal arasındaki göreceli sabitlik kolayca yönetilemez. Bu güvenilirlik, mekanik doğruluk ve RF performansının yakından birleştiği çift kanallı RF gimballerinde kayma halkasının önemini vurgulamaktadır.

VI. Uzun vadeli güvenilirlik ve çevre sağlamlığının zorlukları

Çift kanallı RF pan tilt sistemleri, araç, gemi ve dış mekan sabit istasyon uygulamalarında yaygın olarak kullanılmaktadır ve yüksek rüzgar yüklerini veya güçlü titreşimi deneyimleyebilir. Bu tür uygulamalara ulaşmak için, kayma halkası karmaşık ortamda uzun süreli rotasyon sırasında istikrarlı RF performansları sağlamalıdır. Bir kanalda başarısız olan çift kanallı RF sistemlerinde sistem fonksiyonları kaybedilirken, diğer yandan, performans kayması genellikle doğrudan arızadan daha fazla tespit ve sorun çıkarması daha zordur. Bu nedenle, çift kanallı bir RF pan tilt sistemi geliştirmek için, kayma halkasının çalışma ömrünü, malzemesini ve çevresel uyarlanabilirliğini nasıl tasarlayacağı çok önemlidir.

VII. Tam bir kayma halkası montajı tasarımının hazırlanmasında sistem seviyesinde 2 kayma halkası tasarımı, sistem seviyesi tasarımı nedir?

Sistem mühendisliği açısından, çift kanallı RF pan tilt sisteminin toplam performansı şu şekilde formüle edilmiştir:

Çift kanallı RF pan tilt sisteminin performansı = RF ön uç performansı X anten özellikleri X pan tilt sistemi işaret doğruluğu X çok kanallı RF tutarlılığı ve stabilite kayma halkası.

Bu koşul altında, kayma halkası sadece bir “konektör” değil, aynı zamanda sistemin genel yetenekleri ve performans limitleri üzerinde etkili olan temel cihazlardan biridir.

Sonuç

Çift kanallı RF pan tilt sistemi için, kayma ring tasarımının karmaşıklığı ve korelasyonu tek kanallı RF kullanımından daha yüksektir. Kanal izolasyonu, empedans kararlılığı, ekleme kaybı bütünlüğü, mekanik/RF bağlantısı ve uzun süreli güvenilirlik, çift kanallı RF kayma tasarımının zorluklarının belirlenmesinde ana sorunlardır. Sistem seviyesindeki bu zorluklar tam olarak anlaşılmamıştır ve yüksek frekanslı, yüksek güvenilirlikli uygulamalarda çift kanallı RF pan tilt sistemlerinin tam potansiyelini gerçekleştirmede çok önemlidir.
