Pan Tilt ünitesi nedir? Kamera Pan Tilt ünitelerine tam bir teknik kılavuz (2025)

Uzun menzilli gözetim, sınır koruması, çevre güvenliği ve EO/IR görüntüleme sistemlerinde pan tilt ünitesi (PTU) en kritik bileşenlerden biridir. Lensler, sensörler ve termal kameralar genellikle daha fazla dikkat çekerken, bir sistemin yüksek hassasiyetli izlemeyi sürdürüp koruyamayacağını belirleyen kamera pan tilt ünitesidir. Ve uzun çalışma döngüleri üzerinde kararlı görüntüler sunun.

Bu makale bir pan tilt ünitesinin ne olduğunu, nasıl çalıştığını, nerede kullanıldığını ve profesyonel gözetim uygulamaları için doğru modeli nasıl seçeceğinizi açıklıyor.

Pan Tilt ünitesi nedir?

Bir pan eğim ünitesi, bir kamera veya çoklu sensör yükünü yatay olarak (pan) ve dikey olarak (tilt) döndüren çift eksenli motorlu bir mekanizmadır. Geniş alan kapsama alanı, uzun menzilli izleme, otomatik tarama ve hızlı yeniden konumlandırma sağlar.

Profesyonel bir PTU şunları sağlar:

• Pürüzsüz, kontrollü rotasyon

• Ağır yükleri kaldırmak için yüksek tork

• Hassas açısal konumlandırma (0.01 °-0.1 °)

• Rüzgar, titreşim veya şok altında kararlılık

• Ethernet, RS485, ONVIF veya özel protokoller aracılığıyla uzaktan veya otomatik kontrol

Bir kamera Pan Tilt ünitesi nedir?

Bir kamera pan tilt ünitesi, görünür ışık kameraları, termal sensörler, zoom modülleri veya kombine EO/IR çok sensörlü yükler için özel olarak tasarlanmıştır.

Tüketici PTZ kameraları ile karşılaştırıldığında, profesyonel bir PTU sunuyor:

• 3-200 kg yük kapasitesi

• Küçük step motorlar yerine tork veya servo motorlar

• Çok daha yüksek konumlandırma doğruluğu

• % IP66-IP68 çevre koruma

• Tam özel entegrasyon yeteneği




Pan Tilt ünitesi nasıl çalışır: İç mekanizmalar

Doğrudan tahrikli tork motoru

High-end PTUs, hızlı rotasyon, sıfır tepki, yüksek hassasiyet ve son derece uzun servis ömrü sunan fırçasız doğrudan tahrik motorlarını kullanır.

Dişli tahrik veya sonsuz dişli mekanizmaları

Orta görev ptus'ta yaygın. Onlar iyi kendinden kilitleme, istikrarlı hareket ve uygun maliyetli performans sağlar.

Enkoder sistemi

Kodlayıcılar, doğru ön ayarlar, tekrarlanabilir tarama ve kapalı çevrim kontrolü sağlayan hassas geri bildirim sağlar.

Kontrol elektroniği

Modern PTUs RS485, CAN bus, Ethernet ip'yi destekliyor ve sistem seviyesi entegrasyonu için SDKs sunuyor.

Çevre koruma

Profesyonel PTUs yağmur, kar, yüksek rüzgarlar, çöl ısısı ve aşındırıcı kıyı ortamlarına dayanabilir.

Anahtar performans ölçümleri

• Yük kapasitesi-modele bağlı olarak genellikle 3-200 kg.

• Pan & Tilt hızı-UAV izleme ve hızlı tarama için önemlidir.

• Konumlandırma doğruluğu-uzun menzilli zoom görüntüleme için gereklidir.

• Tork çıkışı-ptu'nun rüzgara ve ataletlere direnmesine izin verir.

• Stabilizasyon performansı-titreşim ve görüntü titreşimini azaltır.




Profesyonel PTUs uygulamaları

• Sınır ve kıyı şeridi gözetimi

• Petrol ve gaz alanı izleme

• Havaalanı ve liman çevre güvenliği

• Akıllı şehir ve altyapı koruması

• Savunma ve askeri EO/IR sistemleri

• Telekom kule denetimi ve izleme




Pan Tilt ünitesi vs Pan Tilt pozisyoner

Genellikle birbirinin yerine kullanılmasına rağmen, bir pan eğim ünitesi genellikle motorlar, kodlayıcılar ve kontrol elektroniği de dahil olmak üzere tam çift eksenli mekanizmayı ifade eder. pan tilt konumlandırıcısı, mekanik/rotasyonel platformun kendisine odaklanmış bir mühendislik terimi.

Doğru PTU nasıl seçilir

Önemli seçim kriterleri şunları içerir:

• Yük ve ağırlık merkezi

• Gerekli dönüş hızı

• Hassas gereksinimleri (0.01 ° / 0.02 ° / 0.1 °)

• Çevre sıcaklığı ve IP derecesi

• İletişim protokolü uyumluluğu

• Görev döngüsü ve uygulama tipi




Profesyonel sistemler neden PTZ kameralar yerine PTUs kullanıyor?

Bir PTU çok daha büyük tork, kararlılık, hassasiyet ve çoklu sensör desteği sağlar. PTZ kameralar uzun menzilli EO/IR, ağır yükler veya zorlu ortamlar için uygun değildir.

Sonuç

Pan tilt ünitesi, modern uzun menzilli gözetim ve EO/IR sistemlerinin temelidir. Aşırı koşullar altında bile istikrarlı izleme, doğru konumlandırma ve güvenilir % 24/7 dış mekan performansı sağlar.

Daha fazla bilgi edinin

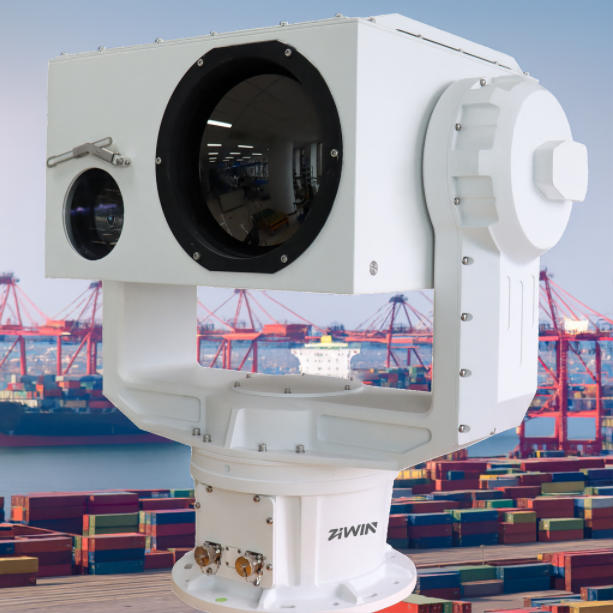

ZIWIN, özelleştirilebilir hassasiyet ve tork motoru tasarımı ile eksiksiz bir profesyonel pan tilt ünitesi yelpazesi sunar.
