Tek eksenli pozisyoner seçim rehberi

Giriş

Tek eksenli bir konumlandırıcı, bir eksende yüksek hassasiyetli rotasyon sağlar-Pan veya eğme. Geleneksel bir pan tilt ünitesi ile karşılaştırıldığında, daha basit mekanik yapı, daha yüksek stabilite, daha kolay kablolama ve daha düşük sistem entegrasyon maliyeti sunar. Ziwin'in ürün serisi, hem hafif hem de ağır hizmet uygulamalarını mümkün kılan, 3-300 kg arasında tam endüstriyel bir yük aralığını kapsamaktadır.

Neden tek eksenli konumlandırıcı seçmelisiniz?

Sisteminiz sadece bir yönde dönüş gerektirdiğinde tek eksenli bir mekanizma idealdir. Faydaları şunlardır:

-Azaltılmış mekanik karmaşıklık

-Geliştirilmiş kararlılık ve uzun vadeli güvenilirlik

-Daha kolay kablo yönlendirme (özellikle kayma halkaları kullanırken)

-Mühendislik ve OEM uygulamaları için maliyet verimliliği

-Ziwin'in 3-300 kg performans aralığında ağır yük kapasitesi

Anahtar terminoloji

• Pan tilt ünitesi-çift eksenli rotasyon platformu (Pan Tilt)

• Pan döndürme pozisyoneri-sadece yatay eksen dönüşü

• Eğim döndürme pozisyoner-dikey eksen eğme dönüşü sadece

• 3-300kg pan tilt ünitesi-ağır yük sınıflandırması ziwin'in desteklenen aralığına başvuruyor

• Tek eksenli pozisyoner-özel bir tek eksenli rotasyon sistemi

Teknik parametreler

Değerlendirmek için önemli şartname faktörleri:

-Yük kapasitesi: 3-300 kg (ziwin'in tam aralığı)

-Dönüş açısı seçenekleri: ± 180 °, 360 ° sürekli rotasyon

-Dönme hızı: düşük hız, orta hız veya yüksek hızlı tarama

-Hassas ve tekrarlanabilirlik: 0.1 ° veya 0.01 °

-Kontrol arayüzleri: RS485, RS422,RS232, ağ arayüzü, kablosuz uzaktan

-Kayma halkası: kesintisiz 360 ° dönüş için gerekli

Karşılaştırma tablosu

Uygulama senaryoları

• Radar ve anten rotasyon sistemleri

• Lazer tarama ve LIDAR platformları

• Endüstriyel otomasyon ve muayene ekipmanları

• Robotik ve insansız yer araçları (UGV)

• Ölçme, haritalama ve bilimsel aletler

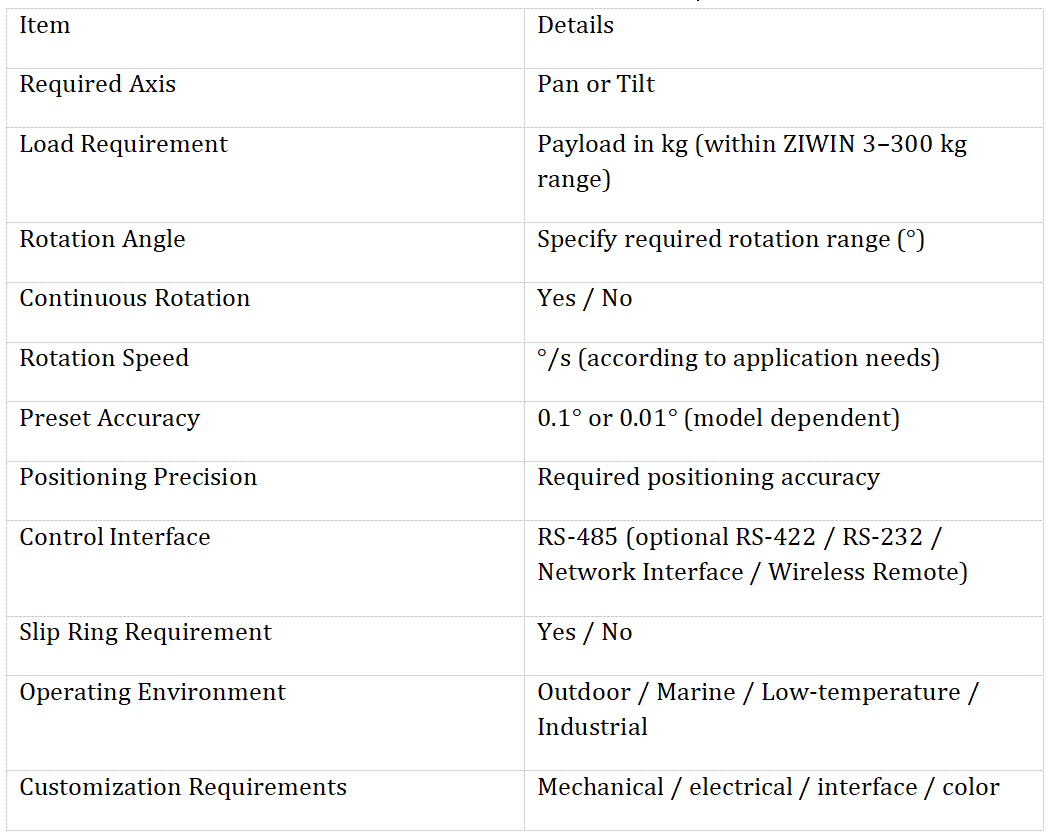

Seçim kontrol listesi

Sonuç

Tek eksenli konumlandırıcı, güvenilir, hassas bir yön dönüşü gerektiren sistemler için en verimli çözümdür. Çift eksenli pan eğme üniteleri ile karşılaştırıldığında, daha basit mekanik, daha kolay entegrasyon ve geliştirilmiş uzun vadeli stabiliteye sahiptir. Ziwin'in 3-300 kg ürün yelpazesi, hafif optik sensörlerin yanı sıra ağır sanayi veya radar yükleri ile uyumluluk sağlar. Tarama, izleme, otomasyon, robotik ve ölçüm uygulamaları için tek eksenli bir pozisyoner, en uygun performans, dayanıklılık ve mühendislik değeri dengesini sunar.
