Bir anten Pan Tilt ünitesi nasıl seçilir: tam bir alıcı kılavuzu

Doğru anten pan tilt ünitesini seçmek, kablosuz iletişim, radar izleme ve uzun menzilli mikrodalga sistemlerinde kararlı, doğru anten konumlandırmasını sağlamak için gereklidir. İyi tasarlanmış bir pan tilt sistemi, işaret doğruluğunu artırır, bağlantı güvenilirliğini artırır ve rüzgar, titreşim ve sert dış ortamlar altında performansı korur. Bu kılavuz, mühendislerin farklı uygulamalar için en uygun anten pan tilt çözümünü seçmelerine yardımcı olmak için net ve pratik bir çerçeve sağlar.

Anten Pan Tilt sistemi nedir?

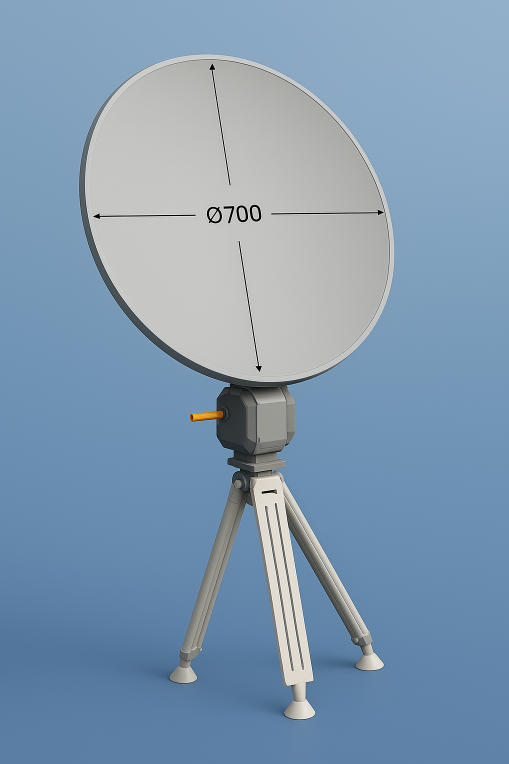

Bir anten pan tilt sistemi (ayrıca anten pan tilt ünitesi, anten pozisyoner veya pan tilt ünitesi olarak da adlandırılır), iki eksen boyunca bir anteni döndüren elektromekanik bir cihazdır:

-Pan-yatay dönüş

-Tilt-dikey dönüş

Bu gibi uygulamaları sağlar:

-UAV / drone takibi

-Radar tarama ve arama kalıpları

-Uzun menzilli mikrodalga ve kablosuz bağlantı hizalama

-Kıyı ve sınır gözetimi

-Denizcilik iletişimi

-Uydu ve noktadan noktaya mikrodalga sistemleri

Anten pan tilt üniteleri, standart kamera PTZ mekanizmalarından çok daha zorlu olan yüksek torka, hassas gereksinimlere ve zorlu ortamlara dayanmalıdır.

Adım adım seçim çerçevesi

Doğru anten pan tilt ünitesini seçmek için:

1. Mekanik yük ve tork

2. Rüzgar yükü performansı

3. Pan & tilt rotasyon aralığı

4. Hız ve hızlanma

5. Hassas, doğruluk ve geri tepme

6. Tahrik mekanizması tipi

7. İletişim arayüzü

8. Kayma halkası gereksinimleri

9. Çevre dayanıklılığı

Mekanik gereksinimler: yük, tork ve rüzgar

3.1 statik yük kapasitesi

Toplam yükü belirleyin:

-Anten + radome

-RF amplifikatörler, LNAs, LNBs

-Parantez ve adaptörler

-Kablolar ve konektörler

Her zaman 30-50% ekstra yük marjı ile bir PTU seçin.

3.2 ağırlık ve tork merkezi

Büyük antenler uzun an kolları nedeniyle önemli tork yaratır.

Kontrol edin:

-Izin verilen maksimum tork (N · m)

-Ağırlık merkezi ofset

-Karşı ağırlıklara ihtiyaç var

3.3 rüzgar yükü

Rüzgarın büyük etkisi vardır:

-Büyük antenler yelken gibi davranır

-Titreme ve izleme hatalarına neden olur

-Eğilme eksenini aşırı yükleyebilir

Hareket performansı gereksinimleri

4.1 Pan & Tilt rotasyon aralığı

Tipik aralıklar:

-Pan: 0-360 ° sürekli rotasyon (kayma halkası ile)

-Tilt: -90 ° ila + 90 ° veya 0 ° ila + 180 °

4.2 hız ve hızlanma

Uygulama | Tipik hız

-Hassas hizalama: 0.05-5 °/s

-Genel izleme: 5-30 °/s

-UAV / radar takibi: 30-80 °/s

Dinamik izleme görevleri için hızlanma önemlidir.

Hassas, tekrarlanabilirlik ve geri tepme

Anahtar parametreler:

-Çözünürlük-en küçük hareket adımı

-Doğruluk-komut vs gerçek açı

-Tekrarlanabilirlik-önceden ayarlanmış dönüş hassasiyeti

-Geri tepme-dişlilerde mekanik oyun

Uzun menzilli iletişim genellikle 0.01 °-0.05 ° hassasiyet gerektirir.

Pan eğim ünitesinin tahrik mekanizması

Farklı PTUs farklı dahili sürücü teknolojilerini kullanır.

Sürücü mekanizması karşılaştırması:

Çoğu anten PTUs, yüksek tork ve pürüzsüz hareket için servo + sonsuz dişli hibrit tasarımı kullanır.

Kontrol arayüzü ve entegrasyon

Ortak arayüzler:

-RS-485 / RS-422-endüstriyel standart

-CANBUS-robotik ve araç sistemleri

-Ethernet (tcp/ip) - radar, çok sensörlü sistemler

-Kablosuz-mobil veya geçici kurulumlar

Önerilen: maksimum esneklik için Ethernet RS-485.

Kayma halkası gereksinimleri

Kayma halkaları 360 ° sürekli dönüşü destekler. Kanallar şunları içerebilir:

-Güç (12V / 24V / 48V)

-RS-485 / CAN / Ethernet

-RF koaksiyel döner eklemler

-Fiber optik döner eklemler

Çevre koruma

Anten PTUs şiddetli dış koşulları ele almalıdır.

Mekanik arayüzler ve kurulum

Kontrol edin:

-Montaj deliği deseni

-Anten ile üst plaka uyumluluğu

-Kablo yönlendirme

-Kule/direk yük kapasitesi

-Anten eğme hareketi için boşluk

Hızlı seçim kontrol listesi

Mekanik

-Yük (kg)

-Tork (N · m)

-Pan/eğim açısı aralığı

-Hız ve hızlanma

-Boşluk ve doğruluk

-Kayma halka kanalları

Elektrik/kontrol

-RS-485 / CANBUS / Ethernet

-Enkoder tipi

-Güç gereksinimleri

Çevre

-IP66/67

-Sıcaklık

-Rüzgar yükü

-Tuz-sis direnci

-Titreşim toleransı

Uygulama tarafından önerilen konfigürasyonlar

Sonuç

İyi seçilmiş bir anten pan tilt ünitesi, zorlu dış ortamlarda işaret doğruluğunu, sistem güvenilirliğini ve uzun vadeli operasyonel performansı artırır. Yük, tork, hassasiyet, hız, tahrik mekanizması, kayma halkası tasarımı ve çevre derecelendirmelerini değerlendirerek, mühendisler herhangi bir anten sistemi için en uygun uyumluluk ve performansı sağlayabilir.
