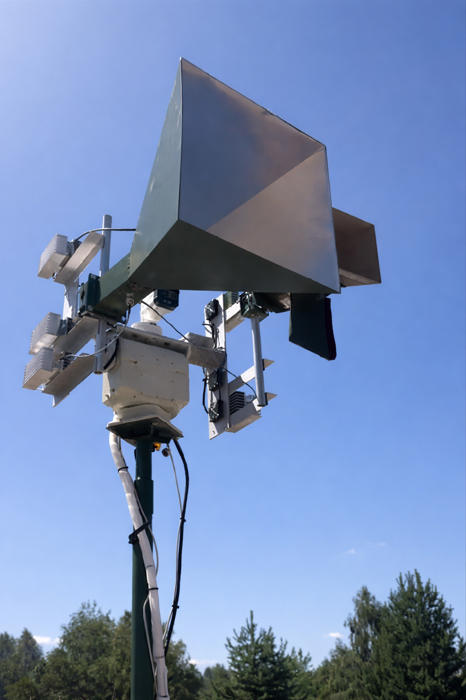

Karşı Drone sistemlerinde yönlü antenler için Pan Tilt platformu nasıl seçilir

Giriş

İnsansız hava araçları (İha'lar) daha uygun fiyatlı ve kullanımı daha kolay hale geldikçe, yetkisiz drone etkinliği ara sıra sıkıntı olaylarından kalıcı bir güvenlik ve güvenlik endişesine kadar genişledi. Havaalanları, limanlar, petrol ve gaz sahaları, enerji tesisleri, hükümet tesisleri ve endüstriyel kampüsler giderek düşük irtifa dronları için erken tespit ve durumsal farkındalık gerektirir, genellikle tamamen görsel gözetim pratik aralığının ötesinde.

Birçok program için radyo frekansı (RF) izleme ve yön bulma (DF) yaklaşımları hava sahası bilinirliği için pratik bir temeldir. Sadece görüş kameralarına güvenmek yerine, RF izleme sistemleri drone ile ilgili sinyalleri algılayabilir ve karakterize edebilir, tahmini yatak, ve operatörlerin bir drone'nun nerede bulunduğunu ve nasıl kontrol edildiğini anlamalarına yardımcı olun.

Yönlü antenler bu RF izleme ve DF mimarilerinin merkezidir. Ancak, yönlü bir anten, doğru bir şekilde işaretlendiğinde ve zaman içinde sabit tutulduğunda sadece teorik kazancını ve açısal çözünürlüğünü sağlar. Bu yüzden mekanik katman-özellikle anteni azimut ve yükseklikte konumlandıran pan eğme platformu-gerçek dünya performansında belirleyici bir faktör olabilir.

Bu alıcı odaklı kılavuz, karşı-drone sistemlerinde yönlü antenler için bir pan tilt platformunun nasıl seçileceğini açıklar. Vurgu mühendislik gerçeklikleri üzerindedir: toplam yüklü yük, doğruluk ve tekrarlanabilirlik, rüzgar yükü direnci, dış mekan dayanıklılığı, kontrol yazılımı ile entegrasyon ve yaşam döngüsü bakımı.

Neden Pan Tilt platformları karşı Drone RF izleme önemli

Yönlü antenler, duyarlılığı ve yatak tahminini iyileştirmek için yüksek kazanç ve nispeten dar bir beamwidth sağlar. Pratikte, performansları hassas mekanik yönelime bağlıdır. Küçük hatalar veya sapmalar yön seçiciliğini azaltabilir, yön bulma konusunda belirsizliği tanıtabilir ve tarama sırasında kapsama boşluklarına neden olabilir.

Karşı drone RF izleme genellikle sürekli ve katılımsız. Platformlar, rüzgar, titreşim, nem ve sıcaklık bisikletinin kaçınılmaz olduğu direkler, kuleler, çatılar veya kıyı yapılarına monte edilebilir. Konumlandırma platformu geri tepme geliştirirse, yük altında kayıyor veya sabit bir açı tutarken yavaşça kayıyor, sistem hala işlevsel görünebilir-ancak algılama güveni ve izleme doğruluğu düşecektir.

Düzgün seçilmiş bir pan tilt platformu, RF ekiplerinin dikkat ettiği üç şeyi sunmaya yardımcı olur: (1) çevresel stres altında kararlı anten, (2) tarama ve kalibrasyon rutinleri için tekrarlanabilir ön ayarlar, ve (3) uzun dağıtım döngüleri arasında minimum bakım ile güvenilir çalışma.

Pan eğme platformu seçerken anahtar faktörler

1. Yüklü toplam yükü tanımlayın (sadece anten ağırlığı değil)

En yaygın seçim hatası sadece antenin nominal ağırlığını kullanıyor. Alanda, platform tam bir anten montajı taşır. Toplam yüklü yük yükü tipik olarak anten, montaj braketleri, adaptör plakaları, kablo yönetimi donanımı, RF kabloları ve konektörleri, isteğe bağlı koruyucu muhafazaları (radome gibi) içerir. Ve titreşimi azaltmak için eklenen herhangi bir takviye parçası.

RF izlemede kullanılan orta ve büyük yönlü anten sistemleri için, tüm mekanik ve kablolama bileşenleri dahil edildikten sonra toplam yüklü yükün 40-50 kg'a yaklaşması yaygındır. Tam sayı frekans bandı, anten stili (log-periodic, Yagi dizileri, panel antenleri, DF dizileri) ve montaj yöntemine göre değişir. Ancak sistem seviyesi yükü, pan eğme platformunun sürekli olarak desteklemesi gerektiğidir.

En iyi uygulama, yüklü yükün en az 20-30% güvenlik marjı olan bir platform seçmektir. Bu marj pazarlama ile ilgili değildir; Motorlar, dişliler, rulmanlar ve yapısal elementler üzerinde uzun vadeli stresi azaltır, özellikle anten uzun süre rüzgar torkuna karşı pozisyon tutmalıdır.

2. Ağırlık ve an yükünün merkezini değerlendirin

Tek başına yük değerlendirmesi yeterli değildir. Yönlü antenler uzun, geniş veya ağırlık merkezini (CoG) değiştiren bir ofset ile monte edilebilir. Dişli, dönme ekseninden ne kadar uzakta olursa, anteni sabit bir yükseklik açısında başlatmak, durdurmak ve tutmak için gereken tork o kadar yüksek olur.

Platformları karşılaştırırken, üreticinin izin verilen CoG offsets veya moment yükü konusunda rehberlik edip etmediğini düşünün. Bir platform, dişli eksene yakın olduğunda belirli bir ağırlığı kaldırabilir, ancak aynı ağırlık daha uzağa monte edildiğinde mücadele edebilir. Direk üstü kurulumlar ve daha büyük antenler için, headline kapasitesi başlık yükü numarası kadar önemli olabilir.

3. Konumlandırma doğruluğu, önceden ayarlanmış tekrarlanabilirlik ve geri tepme

Karşı drone RF izleme sistemleri genellikle tarama desenleri ve ön ayarları kullanır. Ön setler, anahtar koridorları, bilinen yaklaşım vektörlerini veya DF performansını doğrulamak için kullanılan kalibrasyon yönlerini kapsayacak şekilde önceden tanımlanmış rulmanlar içerebilir. Bu iş akışlarında tekrarlanabilirlik mutlak doğruluk kadar önemlidir.

Aynı azimut ve yükseklik açılarına geri dönerken yüksek önceden ayarlanmış konumlandırma doğruluğu (genellikle ± 0.1 ° veya zorlu uygulamalar için daha iyi) ve istikrarlı tekrarlanabilirlik sağlayan bir platform arayın. Geri tepme-dişli etkileşimindeki küçük boşluklar-aşırı çekime, yerleşmeye veya tutarsız son işaretlemeye neden olabilir. Zamanla, özellikle rüzgar yükü ve sık yönlü tersine dönüşler altında, aşınma nedeniyle geri tepme artırabilir.

Sisteminiz rulman tahminine ve tutarlı işaretlemeye güveniyorsa, tekrarlanabilir hareket için uygun sağlam iletim tasarımı ve geri bildirim kontrolü ile hassas mekanik konumlandırma için tasarlanmış platformları önceliklendirin.

4. Tutma torku ve rüzgar yükü direnci

Rüzgar genellikle anten konumlandırma platformları için baskın gerçek dünya faktörüdür. Yönlü antenler önemli bir yüzey alanı sunar ve rüzgar yükü, anteni amaçlanan başlığından uzaklaştırabilen torka dönüşür. Bu özellikle rüzgar hızlarının ve türbülansın daha yüksek olduğu kuleler ve çatılar için önemlidir.

Uygun bir şekilde seçmek için, sadece hareket hızını değil, aynı zamanda tutma kapasitesini de değerlendirin. İzleme için sabit bir açı tutarken bir platform rüzgar kaynaklı harekete direnmelidir. Sert yapısal yapı, güçlü tork çıkışı ve kararlı frenleme veya tutma tasarımı, sürüklenmeyi önlemeye yardımcı olur. Bazı dağıtımlarda, anten uzun süreler için sabit bir sektöre işaret edebilir; Tutma kararlılığı bu nedenle bir performans şartı, bir kolaylık özelliği değildir.

Varsa, rüzgar yükü özelliklerini, önerilen anten alanlarını ve kurulum rehberliğini (maksimum kutup yüksekliği, montaj sertliği ve takviye önerileri gibi) gözden geçirin. Montaj yapısı aşırı derecede şişirse yüksek doğrulukta bir platform bile zayıf performans gösterebilir.

5. Açık dayanıklılık: korozyon, sızdırmazlık ve iklim

Karşı drone dağıtımları, kıyı bölgeleri, limanlar, tropikal iklimler, çöller ve toz ve kirleticilere sahip endüstriyel alanlar da dahil olmak üzere sık sık açık havada. Pan eğme platformu, ara sıra dış mekan kullanımı için değil, uzun süreli pozlama için tasarlanmalıdır.

Anahtar dayanıklılık konuları arasında korozyon koruması, hava koşullarına dayanıklı gövde, sızdırmaz mekanik bileşenler ve geniş bir çalışma sıcaklığı aralığı bulunmaktadır. Tropikal ortamlarda, nem ve sık yağmur döngüleri korozyonu hızlandırabilir ve mühürsüz bileşenleri etkileyebilir. Kıyı bölgelerinde, tuz spreyi önemli bir güvenilirlik sürücüsüdür. Uzaktan kurulumlar için güvenilirlik ve sızdırmazlık genellikle maksimum hızdan daha önemlidir.

Ayrıca kablo yönlendirme ve konektör korumasını da düşünün. Zayıf kablo yönetimi, ek mekanik yükü tanıtabilir, aşınmayı artırabilir ve zaman içinde güvenilirliği düşüren su giriş noktaları oluşturabilir.

6. Kontrol arayüzleri ve sistem entegrasyonu

BirPan tilt platformuKarşı drone RF izleme sisteminde kullanılan genel kontrol mimarisiyle entegre edilmelidir. Tipik gereksinimler, seri veya ağ arayüzleri üzerinden uzaktan kumanda, önceden ayarlanmış pozisyonlar için destek ve otomatik tarama rutinleri ile uyumluluk içerir.

Bir sistem açısından, platformun yanıt verme ve işaret kararlılığı, RF izleme yazılımının RF ölçümleri ile anten yönünü ne kadar iyi düzeltebileceğini etkiler. Örneğin, platform komutları veya sürekli olarak yerleştirilirse, yazılım sinyalleri yanlış açılarla ilişkilendirebilir ve DF doğruluğunu azaltabilir.

Entegrasyon planlaması, platformun nasıl emredildiğini (manuel kontrol, planlanmış taramalar, olay odaklı işaret), ön ayarların nasıl saklandığını ve sistemin konumunu nasıl doğruladığını (geri bildirim, durum raporlaması, veya kalibrasyon rutinleri).

7. Güvenilirlik, bakım ve toplam sahip olma maliyeti

Birçok karşı drone izleme sitesi sürekli çalışır ve erişilmesi zor olabilir. Bu durumlarda bakım gezileri pahalıdır ve kesinti kabul edilemez. Kanıtlanmış güvenilirliğe sahip mekanik olarak sağlam bir platform seçmek bakım frekansını azaltır ve toplam sahip olma maliyetini artırır (TCO).

Seçenekleri karşılaştırırken, yedek parça kullanılabilirliğini, uzun vadeli teknik desteği ve servis edilebilirliğini düşünün. Platformun sık sık ayarlanması, değiştirilmesi veya yerinde onarılması gerekiyorsa daha düşük bir ön fiyat maliyetli olabilir. Görev açısından kritik izleme için, kanıtlanmış mekanik kararlılık genellikle temel performansı geliştirmeden karmaşıklığı ekleyen özellik listelerinden daha ağırdır.

Önlemek için ortak hatalar

Sistem entegratörleri birkaç yinelenen hatalardan kaçınarak riski azaltabilir: sadece fiyat bazında seçim yapmak, rüzgar yükünü hafife almak, anten yükleri için tasarlanmamış hafif hizmet tipi bir kamera PTZ ünitesi seçmek, ve ağırlık merkezini ve momenti yük etkilerini görmezden gelmek.

Başka bir yaygın hata, konumlandırma doğruluğunu isteğe bağlı olarak ele alıyor. RF izleme ve DF iş akışlarında, algılama hala gerçekleşse bile kötü tekrarlanabilirlik yön güvenini bozabilir. Son olarak, uzun vadeli desteği göz ardı etmeyin. Karşı drone programları genellikle gelişir ve yıllarca sürdürülebilen ve desteklenebilen platformlar daha güvenli bir seçimdir.

Uyum ve yasal kullanım beyanı

Pan tilt platformları tamamen mekanik konumlandırma cihazlarıdır. RF iletimi, girişim, sıkışma veya drone nötralizasyon fonksiyonları yapmazlar. Karşı drone sistemlerinde, bu platformlar RF sinyal izleme, yön bulma ve hava sahası farkındalık entegrasyonu gibi yasal uygulamaları destekler. Tüm dağıtımlar geçerli yerel düzenlemelere ve yasal şartlara uygun olmalıdır.

Sonuç

Doğru pan tilt platformunu seçmek, güvenilir karşı drone RF izleme sistemlerinin oluşturulmasında kritik bir adımdır. Toplam yüklü yükü, ağırlık merkezini ve anı yükünü, konumlandırma doğruluğunu ve tekrarlanabilirliğini, rüzgar yükü altında stabiliteyi, dış mekan dayanıklılığını ve entegrasyon gereksinimlerini değerlendirerek, güvenlik liderleri ve sistem entegratörleri riski azaltabilir ve uzun vadeli performansı artırabilir.

İyi tasarlanmış bir pan tilt platformu, yönlü antenler ve RF izleme yazılımının tam potansiyeline sahip olmasını sağlayan mekanik temel sağlar-tutarlı kapsama, güvenilir ön ayarlar, ve zorlu dış ortamlarda güvenilir çalışma.
