Kayma halkaları Radar entegrasyonu için Pan eğim ünitelerini nasıl geliştirir

Giriş

Modern radar sistemleri sürekli 360 ° dönüş, gerçek zamanlı veri iletimi ve sert dış koşullar altında mutlak güvenilirlik gerektirir. Kıyı gözetimi, sınır savunması ve deniz radarı uygulamalarında çalışan sistem entegratörleri için, radar sensörü sonsuza dek dönerken kesintisiz güç ve sinyal iletimini sürdürmede önemli bir zorluk vardır. Bu, kayma halkalarının tam olarak gerekli olduğu yerdedir-sıradan bir pan eğim ünitesini (PTU) gerçekten akıllı, sürekli dönüşlü bir radar platformuna dönüştüren gizli bileşen.

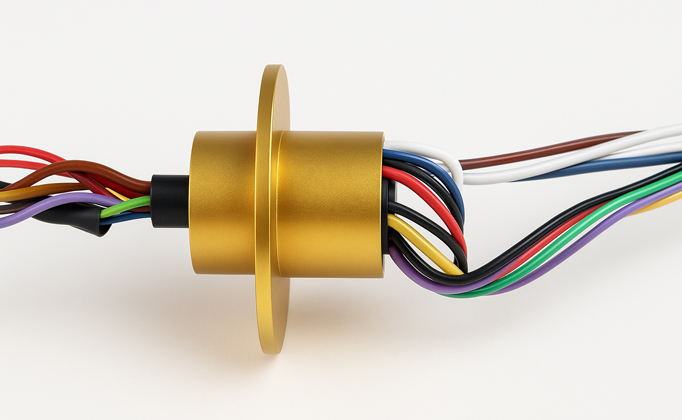

Kayma halkası nedir ve neden önemlidir

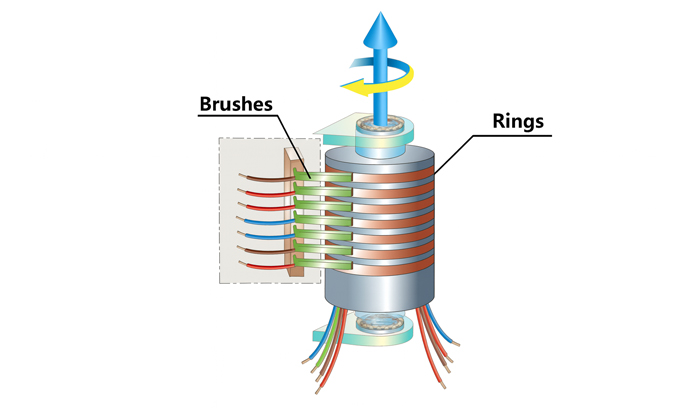

Bir kayma halkası, sabit ve dönen parçalar arasında güç, kontrol sinyalleri ve verilerin aktarılmasını sağlayan elektromekanik bir cihazdır. Içinde birPan tilt ünitesiDöner taban ve sabit gövde arasında oturur ve kafanın iç kabloları bükmeden veya zarar vermeden serbestçe dönmesini sağlar.

Kayma halkası olmadan, bir PTU sadece ± 180 ° içinde dönebilir. Bir kayma halkası ile sürekli olarak 360 ° dönebilir-sabit tarama kapsamına ihtiyaç duyan radar sistemleri için hayati bir özellik.

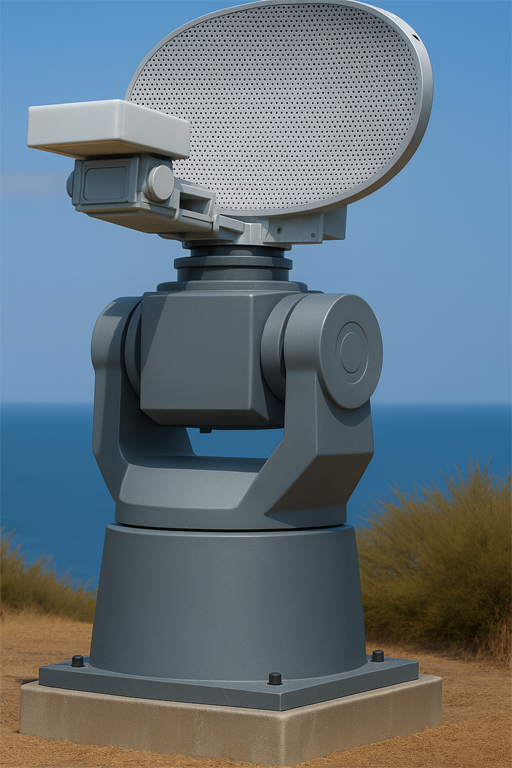

Radar Pan eğim ünitelerinde kayma halkalarının rolü

Radar uygulamalarında, PTU genellikle yüksek frekanslı radar alıcı-vericileri, antenleri, veri iletim modüllerini ve amplifikatörleri taşır. Bu cihazlar, dönen bağlantıdan geçmek için kararlı DC güç, Ethernet, CAN bus veya hatta RF sinyal hatlarına ihtiyaç duyar. Yüksek kaliteli bir kayma halkası, istikrarlı güç, düşük kayıplı sinyal aktarımı ve uzun vadeli güvenilirlik sağlar.

Kayma halkası entegrasyonunun faydaları

Gerçek dünya uygulamaları

• Kıyı ve liman gözetimi-orta doğu

• Sınır kontrolü-avrupa

• Petrol boru hattı izleme-asya

• UAV izleme ve anten sistemleri-Global

Radar PTU için doğru kayma halkasını seçmek

Radar entegrasyonu için bir PTU seçerken, kayma halkasının anahtar parametreleri şunları içerir:

• Güç kapasitesi (W veya A)

• Sinyal, kontrol ve güç hatları için kanal sayısı

• Sinyal tipi-Ethernet, RS485, CAN, RF, vb.

• IP rating-dış mekan kullanımı için IP66 veya daha yüksek

• Çalışma sıcaklığı aralığı-aşırı koşullar için-45 ° c ila 60 ° c

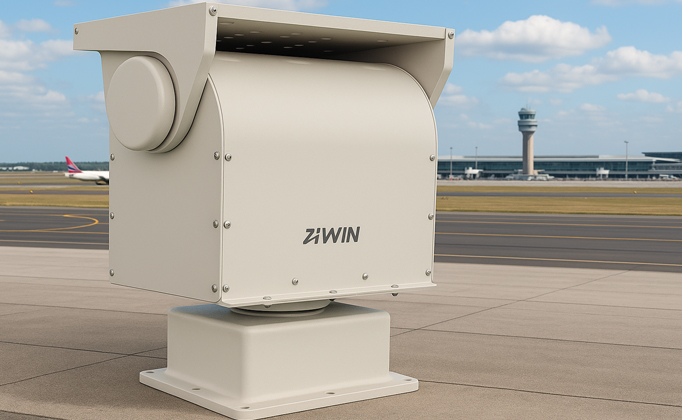

Ziwin'in ağır hizmet tipi 120 kg Pan Tilt ünitesi kayma halkası kapasitesi

ZIWIN teknolojisi, sert dış ortamlarda çalışan radar, anten ve elektro-optik sistemler için özel olarak inşa edilen 120 kg'a kadar olan yükleri destekleyebilen ağır hizmet tipi pan tilt üniteleri tasarlar ve üretir.

Yüksek güçlü radar sistemleri ve uzun menzilli gözetim uygulamalarının taleplerini karşılamak için ZIWIN, hem güç hem de sinyal iletimini olağanüstü güvenilirlikle idare edebilen özel yüksek akımlı kayma halkası montajlarını birleştirir.

Ziwin'in 120 kg PTU içindeki kayma halkası, en üstteki ekipmana 3 kw'a kadar maksimum güç teslimatını destekler ve enerji yoğun cihazlar için kararlı çalışma sağlar:

• Yüksek güçlü radar alıcıları

• Uzun menzilli lazer yayıcılar

• Termal ve optik çift sensörlü yükler

• Mobil zemin veya deniz gözetleme sistemleri

Her yüksek akım kayma halkası ile tasarlanmıştır:

• Düşük direnç ve minimum gürültü için altın altın temas arayüzleri

• Sürekli 24/7 çalışmasını sağlamak için optimize edilmiş ısı dağılımı

• Güç, Ethernet, kontrol ve veri hatlarını birleştiren özelleştirilebilir kanal konfigürasyonları

Bu tasarım, ziwin'in 120 kg ağır hizmet tipi ptu'yu piyasadaki en yetenekli çözümlerden biri haline getiriyor-mekanik hassasiyetin mükemmel dengesini, elektrik verimliliğini, gelişmiş radar ve savunma uygulamaları için entegrasyon esnekliği.

Sss

• S: radar PTUs için neden kayma halkası gereklidir?

A: çünkü radar antenleri sürekli rotasyon gerektirir. Bir kayma halkası kablo bükülmesini önler ve kesintisiz güç ve sinyal iletimi sağlar.

• S: standart bir PTU ve kayma halkası PTU arasındaki fark nedir?

A: standart bir PTU ± 180 ° içinde döner, bir kayma halkası PTU ise sonsuz 360 ° dönüşü destekler.

• S: kayma halkaları yüksek hızlı verileri işleyebilir mi?

A: evet, modern kayma halkaları, Gigabit ethernet'i veya minimum sinyal kaybına sahip RF kanallarını destekler.

• S: ZIWIN PTUs denizcilik ve çöl ortamları için uygun mu?

A: kesinlikle. ZIWIN PTUs, IP66 koruması, korozyona dayanıklı gövde ve geniş sıcaklık tasarımına (-45 ° c ila 60 ° c) sahiptir.

Sonuç

Kayma halkaları görünmez olabilir, ancak 360 ° radar performansının anahtar sağlayıcısıdır. Gelişmiş kayma halkası teknolojisini entegre ederek, ZIWIN ağır hizmet tipi pan tilt üniteleri istikrarlı güç, kesintisiz veri aktarımı ve uzun vadeli güvenilirlik sağlar-radar sistemlerinin çevrimiçi kalmasını sağlar, doğru, ve en zorlu ortamlarda çalışır.

Radar, anten ve elektro-optik entegrasyon için özel pan tilt platformları hakkında daha fazla bilgi edinmek için ZIWIN teknolojisine başvurun. Sales@ziwincctv.com
