Askeri araç uygulamalarında ağır hizmet tipi Pan-Tilt ünitesi

Modern askeri operasyonlar hareket kabiliyeti, hassasiyet ve gerçek zamanlı durumsal farkındalık gerektirir. Taktik keşiften sınır korumasına kadar, sensörleri ve kameraları sert ortamlar altında tam olarak konumlandırabilme yeteneği görev başarısını belirler. Bu sistemlerin çekirdeğinde ağır hizmet tipi pan-tilt ünitesi bulunur-sensörlerin doğru bir şekilde hedeflere dönmesini, eğilmesini ve kilitlenmesini sağlayan sağlam, yüksek yük konumlandırma platformu.

ZIWIN teknolojisinde, bizimAğır pan tiltÜniteler, sürekli 120 ° dönüş, hassas açı kontrolü ve özelleştirilebilir arayüzler ile 360 kg'a kadar olan yükleri destekleyen aşırı güvenilirlik için tasarlanmıştır. Bu pan ve tilt üniteleri, askeri araçlar, direkler ve savunma platformlarında optik, kızılötesi ve radar yükleriyle sorunsuz bir şekilde entegre edilmek üzere tasarlanmıştır.

1. Askeri sistemlerde Pan-Tilt ünitesinin rolü

Pan ve tilt ünitesi veya pan-tilt kafası olarak da bilinen bir pan-tilt ünitesi (PTU), iki derece özgürlük sağlayan bir mekatronik konumlandırma mekanizmasıdır-yatay (pan) ve dikey (eğim). Savunma uygulamalarında PTU, çok sensörlü bakla, silah hedefleme cihazları ve elektro-optik sistemler için mekanik temel görevi görür.

Pan eğim pozisyonunu yüksek doğruluk ve geri bildirim ile kontrol ederek, operatörler sensörleri hareketli hedefler veya önceden ayarlanmış koordinatlarla hızlı bir şekilde hizalayabilir. Bu işlev, hem hız hem de hassasiyetin kritik olduğu gerçek zamanlı gözetim, izleme ve keşif görevlerinde gereklidir.

2. Neden ağır Pan-Tilt birimleri askeri araçlar için çok önemlidir

Askeri araçlar sivil veya endüstriyel platformların çok ötesinde zorluklarla karşı karşıyadır-toz, şok, titreşim ve aşırı sıcaklıklara dayanmalıdır. Ağır hizmet tipi bir pan eğim ünitesi sadece büyük yük yüklerini desteklemekle kalmaz, aynı zamanda yüksek hızlı araç hareketi veya geri tepme kuvvetleri sırasında da sabit kalmalıdır.

Anahtar avantajları:

• Yüksek yük kapasitesi-çift kanallı EO/IR kameralar, radarlar veya lazer telemetreler dahil olmak üzere ağır çok sensörlü yükleri destekler.

• Hassas ve geri bildirim-kapalı döngü servo kontrolü, ± 0.01 ° içinde konumlandırma doğruluğunu sağlar.

• Sürekli 360 ° dönüş-mekanik sınırlar olmaksızın tüm yön taramasını sağlar.

• Geniş eğim aralığı-tipik ± 70 ° aralık, düşük açılı zemin gözlemini ve yükseltilmiş gökyüzü izlemeyi destekler.

• Zorlu ortamlarda stabilite-IP66/IP67 sızdırmazlık ve otomatik fren kilitleme.

• Özel entegrasyon-RS-485/422, pelco-d/P kontrol protokolleri ve esnek entegrasyon için entegre kayma halkaları.

3. ZIWIN ağır Pan Tilt ünitesinin temel teknik özellikleri

4. Savunma sektöründe uygulama senaryoları

A. Keşif ve gözetleme araçları-görünür, kızılötesi ve lazer sensörleri kullanarak 24/7 panoramik gözlem sağlar.
B. Sınır devriyesi ve konvoyu koruması-hızlı yanıt ve geniş alan tespitini destekler.
C. Anti-drone ve hava savunma platformları-EO/IR sensörlerinin dronları durdurmasını ve izlemesini sağlar.
D. Komut ve iletişim araçları-sürekli iletişim için kararlı yönlendirme.
E. Mobil yangın kontrolü veya silah istasyonları-hedefleme ve düzeltme için hassas pan tilt pozisyonu geri bildirimi sağlar.

5. Alan dağıtım örneği (açıklanmayan proje)

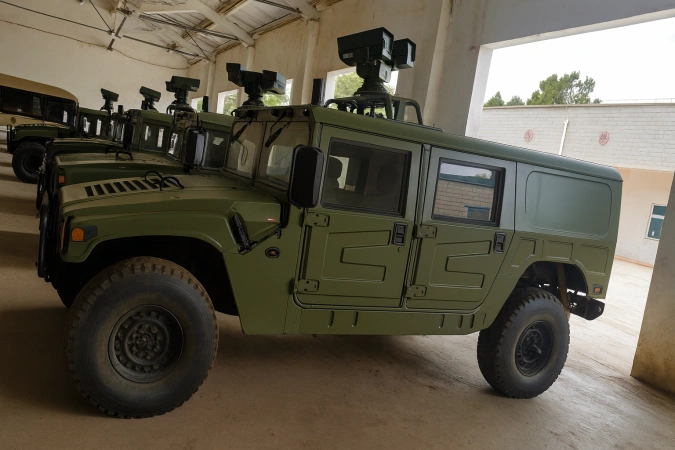

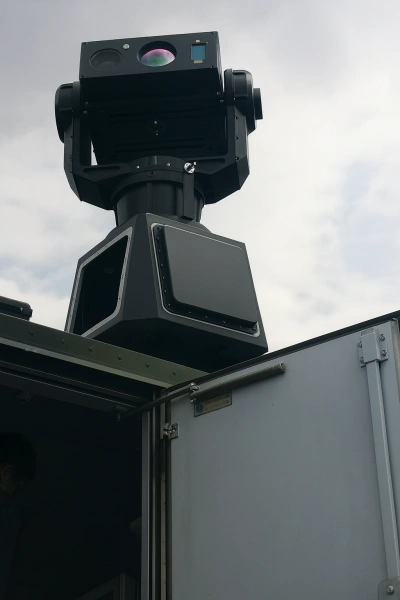

Son zamanlarda bir savunma aracı projesinde, ziwin'in ağır hizmet tipi pan-tilt kafası zırhlı keşif araçlarına entegre edildi. Sistem, bir lazer telemetre ile çift sensörlü EO/IR kamera modülünü taşıdı ve 10 km'den fazla mesafelerde gündüz keşif ve hedef takibi sağladı.

PTU, araç hareketi ve titreşim sırasında bile kararlı 360 ° pan dönüşü ve hassas ± 0.1 ° eğim kontrolü sağladı. Kapalı alüminyum gövdesi, çöl ısısı, kum ve şiddetli yağmura dayanır ve alan dağıtımı sırasında sürekli çalışmayı sağlar.

6. ZIWIN ağır Pan-Tilt ünitesini seçme avantajları

• Kanıtlanmış güvenilirlik

• Özelleştirme esnekliği

• Hassas Servo sürücü

• Geniş uyumluluk

• Küresel destek

7. Sonuç

Ağır hizmet tipi bir pan-tilt ünitesi, mekanik bir montajdan daha fazladır-sensörlerin en zorlu savaş koşullarında hassasiyet ve güvenilirlik ile performans göstermesini sağlayan kritik bir sistemdir. Yıllar süren mühendislik uzmanlığı ve özel üretim kapasitesi ile ZIWIN teknolojisi, mekanik sağlamlığı, servo hassasiyetini ve çevre dayanıklılığını birleştiren pan-tilt çözümleri sunar-modern savunma uygulamaları için en yüksek standartları karşılar.
