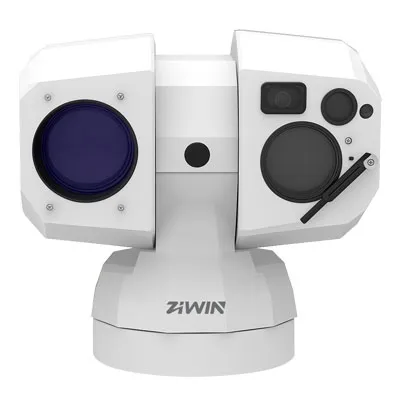

ZN-DHY serisi 5-in-1 çok spektrumlu EO/IR PTZ kamera özellikleri
Görünür kamera, termal kamera, telemetre, lazer aydınlatma ve geniş açılı kamera, yüksek doğruluk ve hızlı rotasyon için 5-in-1 doğrudan tahrik tork motoru
● Full HD 8 MP 3840x2160 @ 30fps gerçek zamanlı görüntüler
● 10-550mm, 55X optik zoom
● Termal görüntü 640x512, NETD sensitivity≤ 35mK @ F1.0,300K
● 3km lazer, 1535nm dalga boyu
● 500m lazer aydınlatma
● Yatay ve dikey stabilizasyon, pan-tilt ünitesinin dış titreşimini dengelemek ve görüntü kalitesinin istikrarını sağlamak için dinamik ayar
Daha hızlı hız ve daha kararlı odak odaklanarak ● AI-AF derin öğrenme
● Farklı izleme ortamlarına uyum sağlamak için arka ışık telafisi, otomatik elektronik deklanşör ve diğer işlevleri destekleyin
● Destek 3DNR, güçlü ışık bastırma, ısı dalgası kaldırma
● Max.512G Micro SD depolama alanını destekler
● ONVIF erişimini destekler
● Destek insan, motorlu olmayan araç, motorlu taşıt, tekne ve kuş algılama algoritması
| Model | ZN-DHY serisi | ||||||
| Termal kamera | |||||||
| Görüntü sensörü | Vanadyum oksit soğutmayan kızılötesi dedektör | ||||||
| Etkili piksel | 640x512 | ||||||
| Piksel aralığı | 12µm | ||||||
| NETD | ≤ 35 mK @ F1.0, 300K | ||||||
| Spektral aralık | 8 ila 14 µm | ||||||
| Lens tipi | Sabit veya Zoom lens | ||||||
| Odak uzunluğu | 50mm | 75mm | 100mm | 25-75mm | 15-100mm | ||
| Dijital zoom | 2X, 4X, 8X | ||||||
| Diyafram | F1.0 | 25mm(F0.9) ~ 75mm(F1.1) | 15mm(F0.85) ~ 100mm(F1.25) | ||||
| FOV (H x V) | 8.8 ° x7.0 ° | 5.9 ° x4.7 ° | 4.4 ° X3.5 ° | 17.5 ° X14.0 ° ~ 5.9 ° X4.7 ° | 28.7 ° X 23.1 ° ~ 4.4 ° X 3.5 ° | ||
| Odak aralığı | 3m ~ ∞ | 5m ~ ∞ | 10m ~ ∞ | 5m ~ ∞(25mm) 10m ~ ∞(75mm) | 5m ~ ∞(15mm) 10m ~ ∞(100mm) | ||
| Görüntü ayarı | Parlaklık, kontrast ve gama müşteri veya tarayıcı aracılığıyla ayarlanabilir | ||||||
| Sözde renk ayarı | 10 mod mevcut, beyaz sıcak/siyah sıcak/altın sonbahar/gökkuşağı/demir kırmızı, vb. | ||||||
| Görüntü geliştirme | 0-255 seviye ayarını destekler | ||||||
| Kötü piksel düzeltme | Destek | ||||||
| Görüntü gürültü azaltma | Destek | ||||||
| Görüntü çevirme | 180 °, ayna | ||||||
| Görüntü sabitleme | Elektronik anti-shake, 1-3 seviye ayarı | ||||||
| Görünür kamera | |||||||
| Sensör tipi | 1/2.8 "aşamalı tarama CMOS | 1/1.8 "aşamalı tarama CMOS | 1/1.25 "aşamalı tarama CMOS | ||||
| Çözünürlük | 1920x1080 @ 25/30fps 60fps (isteğe bağlı) | 2688x1520 @ 25/30fps 60fps (isteğe bağlı) | 3840 × 2160 @ 25/30fps 60fps (isteğe bağlı) | ||||
| Min. Aydınlatma | Renk: 0.0005 Lux; B/W: 0.0001Lux | ||||||
| Deklanşör hızı | 1/25s ila 1/100,000s; Gecikmeli deklanşör desteği | ||||||
| Odak uzunluğu | 7 ~ 322mm | 6.6 ~ 264mm | 10 ~ 550mm | ||||
| Diyafram | F1.8 ~ F6.5 | F1.61 ~ F5.19 | F1.5 ~ F5.5 | ||||
| H:42-1 ° (geniş tele) | H:59.20-1.93 ° (geniş tele) | H:58.40-1.20 ° (geniş tele) | |||||
| V:24-0.6 ° (geniş tele) | V:34.82-1.14 ° (geniş tele) | V:34.90-0.70 ° (geniş tele) | |||||
| D:47.7-1.26 ° (geniş tele) | D:68.68-2.24 ° (geniş tele) | D:65.10-1.40 ° (geniş tele) | |||||
| Görüntü ayarları | Doygunluk, parlaklık, kontrast ve keskinlik, istemci tarafı veya tarayıcı üzerinden ayarlanabilir | ||||||
| BLC,HLC,WDR | Destek | ||||||
| 3DNR | Destek | ||||||
| Defog | E-defog | ||||||
| Gündüz/gece anahtarı | Otomatik, manuel, zamanlama, alarm tetikleyici | ||||||
| Görüntü yerleşimi | Destek BMP 24-bit görüntü yerleşimi, özelleştirilebilir alan | ||||||
| Ilgi bölgesi | Üç akış ve dört sabit alanı destekleyin | ||||||
| Elektronik yavaş deklanşör | X2 ~ X24 | ||||||
| Bozulma düzeltme | Destek, 0-100 seviye ayarı | ||||||
| Görüntü sabitleme | Elektronik anti-shake, 1-3 seviye ayarı | ||||||
| Aydınlatma | |||||||
| Aydınlatma mesafesi | ≥ 500m | ||||||
| Dalga boyu | 850nm ± 10nm (940nm isteğe bağlı) | ||||||
| Işığın açısı | Elektriksel olarak senkronize yakınlaştırma | ||||||
| Uzak açı 2 °: etkili mesafe> 500m, spot çapı <36m | |||||||
| Yakın açı 70 °: etkili mesafe> 40m | |||||||
| Oranı değiştirme zamanı | 3 saniye (yakın) | ||||||
| Telemetre | |||||||
| Dalga boyu | 1535nm | ||||||
| Aralık aralığı | 15m ~ 3000m | ||||||
| Doğruluk | ± 1m | ||||||
| Çözünürlük | 0.1m | ||||||
| Frekans | 1Hz | ||||||
| Geniş açılı kamera | |||||||
| Sensör tipi | 1/1.8 ”aşamalı tarama CMOS | ||||||
| Çözünürlük | 2688x1520 | ||||||
| Odak uzunluğu | 4mm | ||||||
| Görüş alanı | H: 93.1 ° V:49.6 ° D:110.8 ° | ||||||
| PTZ | |||||||
| Iletim modu | Doğrudan tahrik tork motoru | ||||||
| Rotasyon aralığı | Pan: 360 ° sürekli rotasyon; Eğim: ± 90 ° | ||||||
| Hız aralığı | Pan: 0.09 ° ~ 120 °/s (genişletilebilir), eğim: 0.09 ° ~ 110 °/s (genişletilebilir) | ||||||
| Maksimum hızlanma | Pan: 300 °/s², eğim: 240 °/s² | ||||||
| Ön ayar pozisyonu | 199 (standart kullanıcı ön ayar bitleri) 255 (genişletilmiş kullanıcı ön ayar bitleri) önceden ayarlanmış bitlerin sayısı müşteriye göre % 512 'e artırılabilir | ||||||
| Tarama deseni | Önceden ayarlanmış nokta taraması (ayarlanabilir ön ayar süresi, ayarlanabilir ön ayar tarama hızı), yatay iki noktalı tarama (ayarlanabilir tarama hızı, ayarlanabilir tarama süresi) | ||||||
| Işlevi bulun | Mutlak açı konumlandırma (ayarlanabilir konumlandırma hızı), 3D konumlandırma (ayarlanabilir konumlandırma hızı) | ||||||
| Görüntü | |||||||
| Video kodlama | H.264 ve H.265 kodlaması, M-JPEG | ||||||
| Video sıkıştırma | 32 Mbps ~ 16Mbps | ||||||
| Ana akım | Termal: 25fps (1920x1080, 1280x1024, 640x512) | ||||||
| Görünür: 25fps/30fps (3840x2160, 2688x1520, 1920x1080, 1280x960, 1280x720)@ 8MP | |||||||
| 25fps/30fps (2688 × 1520, 2560x1440, 1920x1080, 1280x960, 1280x720)@ 4MP | |||||||
| 25fps/30fps (1920x1080, 1280x960, 1280x720)@ 2MP | |||||||
| Alt akış | Termal: 25fps (640x512) | ||||||
| Görünür: 25fps (1280 × 720, 704x576, 640x480, 352x288) @ 8MP/4MP | |||||||
| 25fps (704x576, 640x480 ,352x288) @ 2MP | |||||||
| 30fps (1280 × 720, 704x480, 640x480, 352x240) @ 8MP/4MP | |||||||
| 30fps (704x480, 640x480, 352x240) @ 2MP | |||||||
| Üçüncü akış | Görünür: 25fps (704x576, 640x480, 352x288) | ||||||
| 30fps (704x480, 640x480, 352x240) | |||||||
| Resim içinde resim | Resimdeki bindirme ekranını destekler | ||||||
| H.265 resim kalitesi | Ana profil | ||||||
| H.264 görüntü kalitesi | Temel profil/ana profil/yüksek profil | ||||||
| Ses kodlaması | G.711a/G.711u/G.722.1/G.726/MP2L2/AAC/PCM | ||||||
| Ses bit hızı | 64Kbps(G.711)/16Kbps(G.722.1)/16Kbps(G.726)/32-192Kbps(MP2L2)/16-64Kbps(AAC) | ||||||
| Ağ | |||||||
| Ağ protokolleri | Tcp/ip, ICMP,HTTP,HTTPS,FTP,DHCP,DNS,RTP,RTSP,RTCP,NTP,SMTP,SNMP,IPv6 | ||||||
| Yerleşik depolama alanı | Mikro SD/SDHC /SDXC kartını destekler (512G) | ||||||
| Arayüz protokolleri | ONVIF (profil S, profil G), GB28181-2016 | ||||||
| Akıllı fonksiyon | |||||||
| Genel etkinlikler | Mobil algılama, video engelleme, disk dolu, yasadışı erişim | ||||||
| Akıllı zeka | Alan saldırı, sınır algılama, alan bırakarak, dolaşma algılama, personel toplama, hızlı hareket, öğe sol algılama, ses anomali | ||||||
| Akıllı algılama | Insansı algılama, motorsuz araç algılama, motorlu taşıt algılama, tekne algılama, uçan kuş algılama | ||||||
| Genel | |||||||
| Güç kaynağı | DC24V ± 20% | ||||||
| Güç koruması | GB/T17626.5 seviye 4 standardı doğrultusunda TVS 8000V yıldırım koruması, dalgalanma koruması, anti-ani dalga | ||||||
| Giriş koruması | IP66 | ||||||
| Çalışma sıcaklığı | -40 ℃ ~ 65 ℃, nem % 90% 'den az (yoğuşma yok) | ||||||

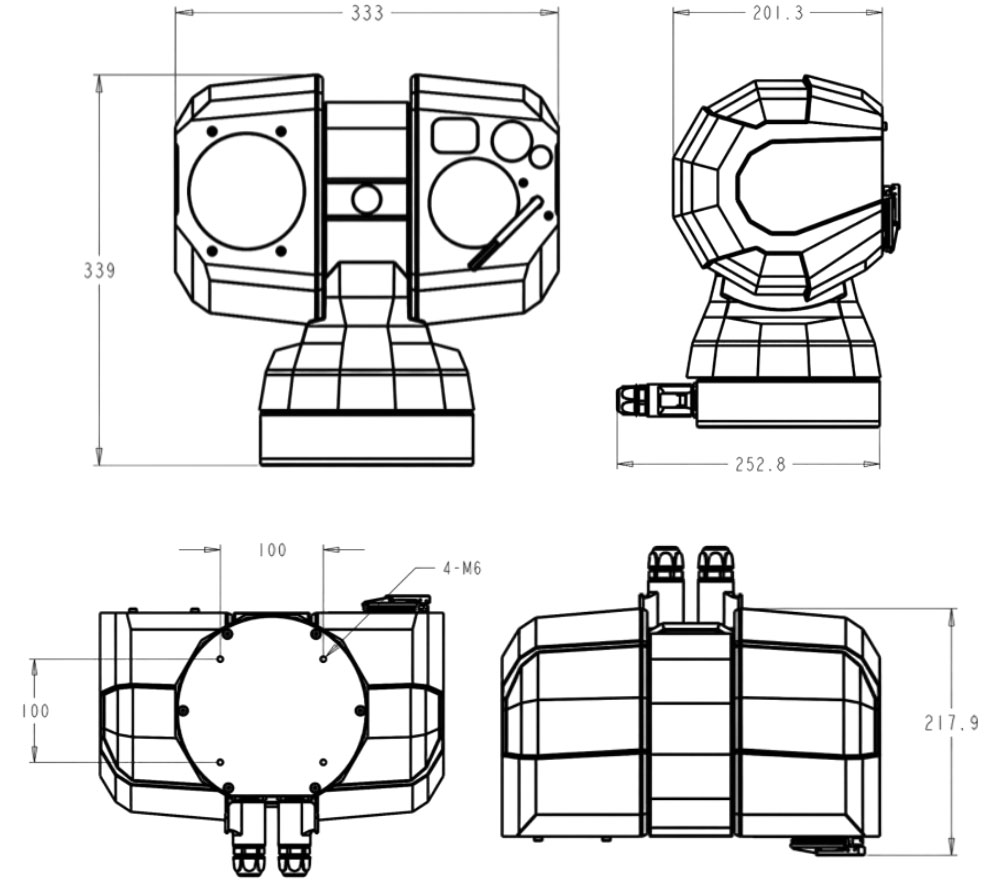

| Boyut (WxHxD) | 333mm x 339mm x 252.8mm | ||||||
| Ağırlık | Konfigürasyona bağlı, ≤ 12.5 KG | ||||||
| Sipariş bilgileri | |||||||
| Model | Açıklama | ||||||
| ZN-DHY-M01AXXXXX | Termal: 50mm | Görünür: 6.6 ~ 264mm, 1/1.8” | |||||
| ZN-DHY-M10AXXXXX | Termal: 75mm | Görünür: 7 ~ 322mm, 1/2.8” | |||||
| ZN-DHY-M22AXXXXX | Termal: 100mm | Görünür: 10 ~ 550mm, 1/1.25” | |||||
| ZN-DHY-M30AXXXXX | Termal: 25-75mm | Görünür: 7 ~ 322mm, 1/2.8” | |||||
| ZN-DHY-M32AXXXXX | Termal: 15-100mm | Görünür: 10 ~ 550mm, 1/1.25” | |||||
| İsteğe bağlı konfigürasyonlar | Geniş açılı kamera; Telemetre; Jiroskop; GPS; Dijital pusula; Vb. | ||||||
| DRI | |||||||
| Lens | Araç (4m x 1.4m) | İnsan (1.8m x 0.5m) | |||||
| Algılama | Tanıma | Tanımlama | Algılama | Tanıma | Tanımlama | ||
| 50mm | 6500m | 1700m | 850m | 2600m | 660m | 330m | |
| 75mm | 10200m | 2500m | 1280m | 3900m | 980m | 490m | |
| 100mm | 13600m | 3400m | 1700m | 5200m | 1300m | 650m | |
| 1. Geniş açılı kamera, lazer telemetre, jiroskop, GPS, dijital pusula vb. Gibi seçenekler ayrı olarak yapılandırılır, lütfen detaylı bilgi için uzmanlara danışın. Daha fazla model yapılandırılabilir, lütfen detaylı bilgi için uzmanlara danışın. | |||||||
| 2. Bu tablo sadece referans içindir ve performans farklı ortama göre değişebilir. En uygun insan algılama, tanıma ve tanımlama mesafeleri johnson'ın kriterlerine göre hesaplanır. | |||||||
| Algılama aralığı: bir nesneyi arka plandan ayırt etmek için, nesne 1.5 veya daha fazla piksel ile kaplanmalıdır. | |||||||
| Tanıma aralığı: nesneyi (hayvanlar, insan, araç vb.) sınıflandırmak için, nesne 6 veya daha fazla piksel ile kaplanmalıdır. | |||||||
| Tanımlama aralığı: nesneyi tanımlamak ve ayrıntılı olarak tanımlamak için, nesne 12 veya daha fazla piksel ile kaplanmalıdır. | |||||||
1. Q: bu 5-in-1 çoklu sensör PTZ kamera ne tür uygulamalar için en uygun?
A: bu kamera uzun menzilli çevre güvenliği, sınır ve kıyı gözetimi, havaalanları, limanlar, petrol ve gaz tesisleri, orman yangın önleme, ve 24/7 günlük gece izleme gerektiren diğer kritik altyapı.
2. Kamera güçlü rüzgar veya titreşim ortamlarında nasıl çalışır?
Yerleşik gyro stabilizasyonu ve doğrudan tahrikli tork motoru, rüzgar, kule veya mobil platformların neden olduğu titreşimi etkili bir şekilde telafi ederek, gerçek dış mekan koşullarında istikrarlı görüntüleme ve hassas hedef izleme sağlar.
3. Bu kamera uzun mesafelerdeki hedefleri doğru bir şekilde algılayabilir ve tanımlayabilir mi?
Evet. Yüksek yakınlaştırma görünür görüntüleme, düşük NETD termal algılama, lazer menzil ve senkronize optiklerin kombinasyonu, güvenilir algılama, izleme ve insanların, araçların, teknelerin tanımlanmasını sağlar. Ve uzun mesafelerde hava hedefleri.
4. Sistem gece gözetimi ve düşük görünürlük koşullarını nasıl destekliyor?
Termal görüntüleme, tam karanlıkta, sis, duman veya yağmurda hedefleri tespit ederken, lazer aydınlatması ve gece tanımlama doğruluğunu artırarak, sistemi karmaşık ve düşük görüş ortamlarında etkili hale getirir.
5. Kameranın mevcut güvenlik sistemlerine entegre edilmesi kolay mı?
Kamera, VMS platformları, AI analiz sistemleri ve çok sensörlü güvenlik çözümleri için isteğe bağlı radar veya üçüncü taraf sensörler ile sorunsuz entegrasyona izin veren ONVIF ve standart ağ protokollerini destekler.
Ziwin CCTV kameraları yüksek kaliteye sahiptir. Ürünlerimizle ilgileniyorsanız, lütfen burada bir mesaj bırakın, en kısa zamanda cevap vereceğiz.
